Ultramid® A3XZG5
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3XZG5 is an impact-modified, 25% glass fiber reinforced injection molding PA66 grade with improved flame retardance. Flame retardant based on red phosphorus.
Applications
Typical applications include components with high stiffness, dimensional stability and enhanced impact strength such as electrical switches.

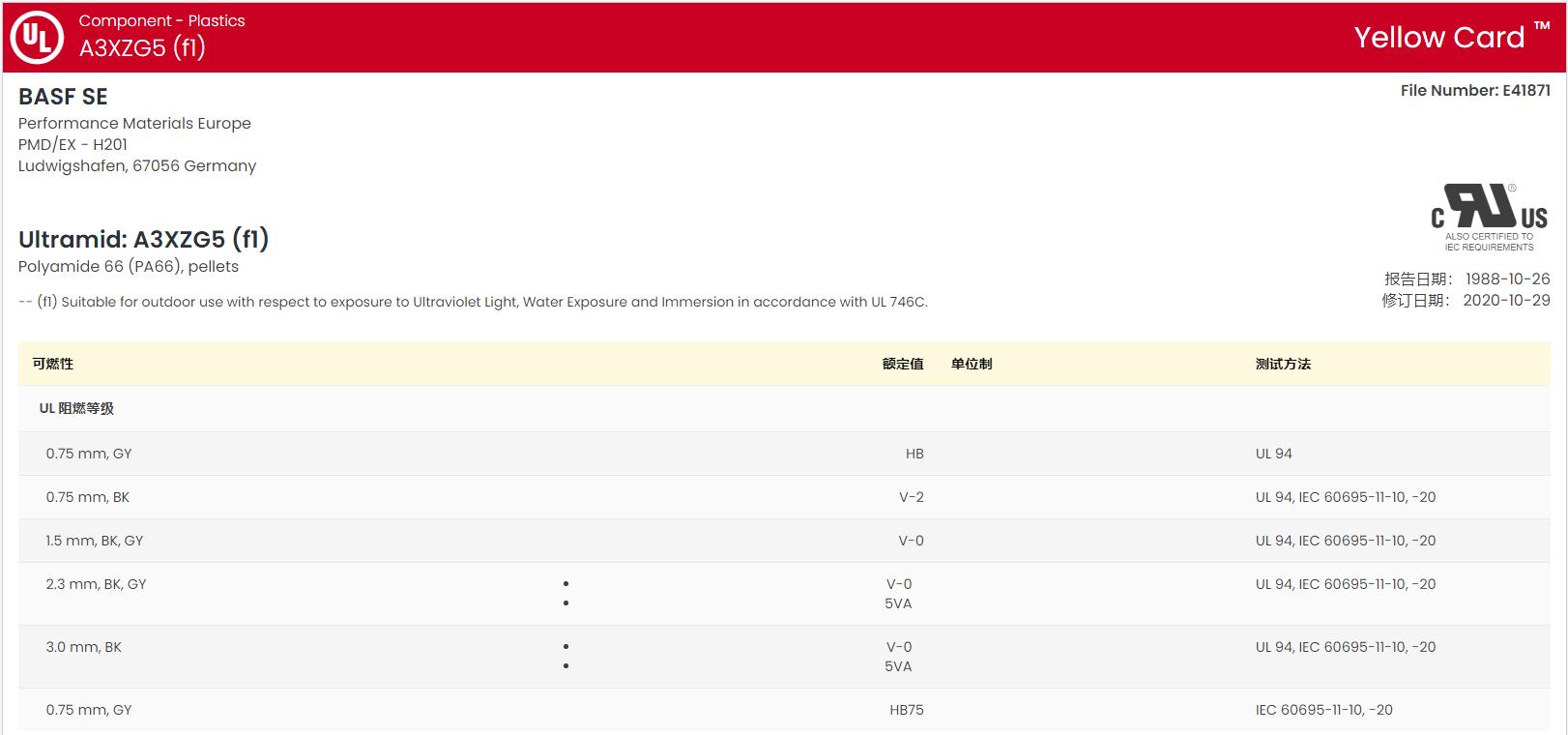

黄卡号码：E41871-100744172、E41871-233756
增强材料：玻璃纤维25%增强
含添加剂：冲击改性剂、阻燃剂[Red phosphorus]
材料特性：冲击改性、高刚性、良好抗撞击性、耐油、阻燃、High Dimensional Stability
材料用途：电气元件、开关
加工方法：粒子注射成型
供货地区：亚太地区、北美洲、欧洲
中国代理：苏州希普能工程塑料
Ultramid® A3XZG5加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.32 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 5.0 | -- | % | |
| 平衡,23℃,50% RH | 1.2 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 6500 | 4500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 105 | 70.0 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 6.0 | 11 | % | ISO 527-2 |
| 弯曲模量(23℃) | 5500 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 25 | 30 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 90 | 100 | kJ/m² | ISO 179 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 240 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| RTI Elec | UL 746B | |||
| 0.75 mm | 120 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |

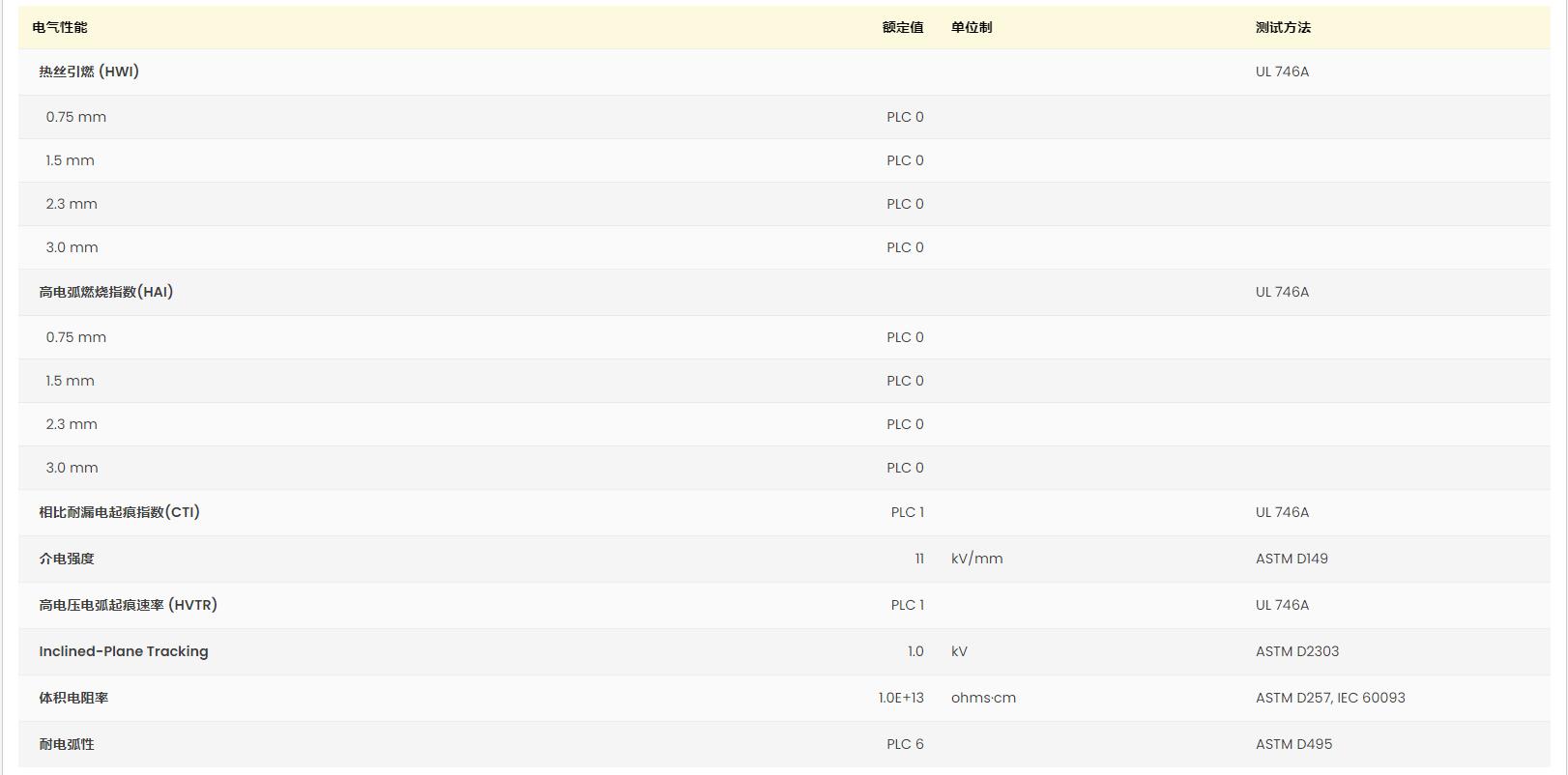

| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 介电常数(1MHz) | 3.80 | -- | IEC 60250 | |
| 耗散因数(1MHz) | 0.020 | 0.030 | IEC 60250 | |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.75 mm | HB | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 5VA | ||||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.050 | % | ||
| 加工（熔体）温度 | 285 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
