Ultramid® A3K R01
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3K R01 is an unreinforced easy flowing, injection molding grade PA66.
Applications
Typical applications include fast processing high stress technical parts or electrically insulating parts.

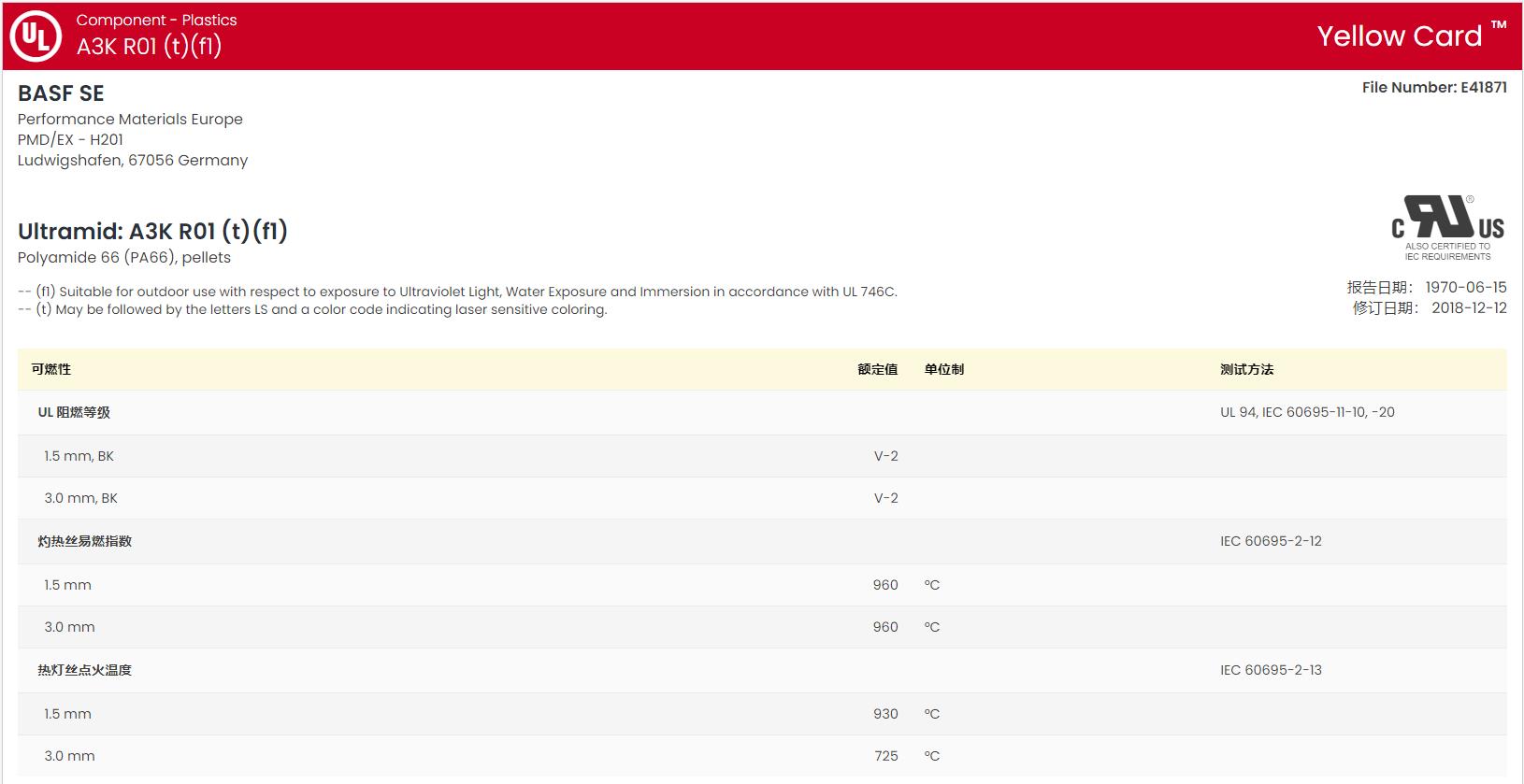

黄卡号码：E41871-102147408
材料特性：成型周期快、流动性佳、绝缘
材料用途：电子绝缘、电气元件
加工方法：粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3K R01 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.14 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 120 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.7 | -- | % | |
| 流动 | 1.4 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 8.5 | -- | % | |
| 平衡,23℃,50% RH | 2.8 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 3100 | 1100 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 85.0 | 50.0 | MPa | ISO 527-2 |
| 拉伸应变 | ISO 527-2 | |||
| 屈服 | 5.0 | 20 | % | |
| 断裂 | 30 | > 50 | % | |
| 弯曲模量(23℃) | 2900 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -40℃ | 4.5 | -- | kJ/m² | |
| 23℃ | 4.8 | 20 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 无断裂 | 无断裂 | ||
| 23℃ | 无断裂 | 无断裂 | ||
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 5.6 | -- | kJ/m² | |
| 23℃ | 5.3 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 220 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |

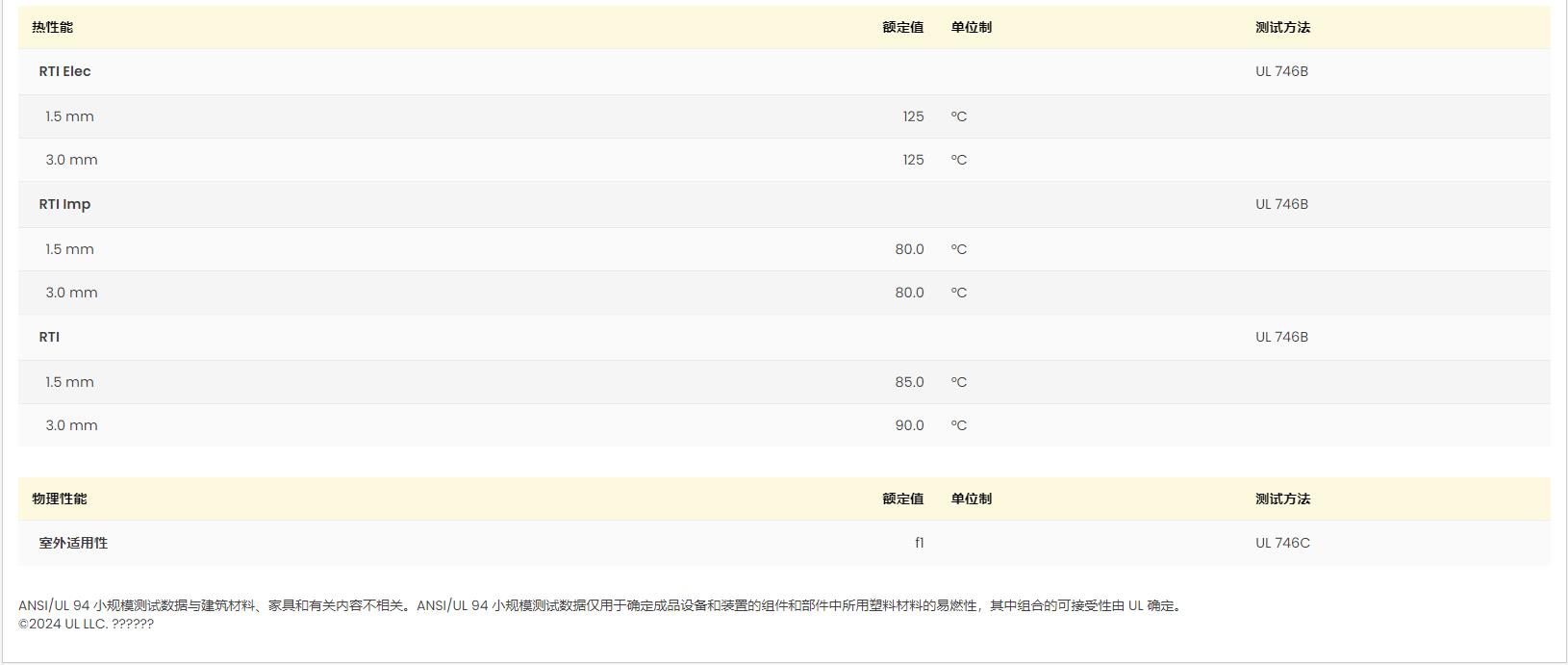

| RTI Elec | UL 746B | |||
| 0.40 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 125 | -- | ℃ | |
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 80.0 | -- | ℃ | |
| 1.5 mm | 80.0 | -- | ℃ | |
| 3.0 mm | 80.0 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 80.0 | -- | ℃ | |
| 1.5 mm | 85.0 | -- | ℃ | |
| 3.0 mm | 90.0 | -- | ℃ | |

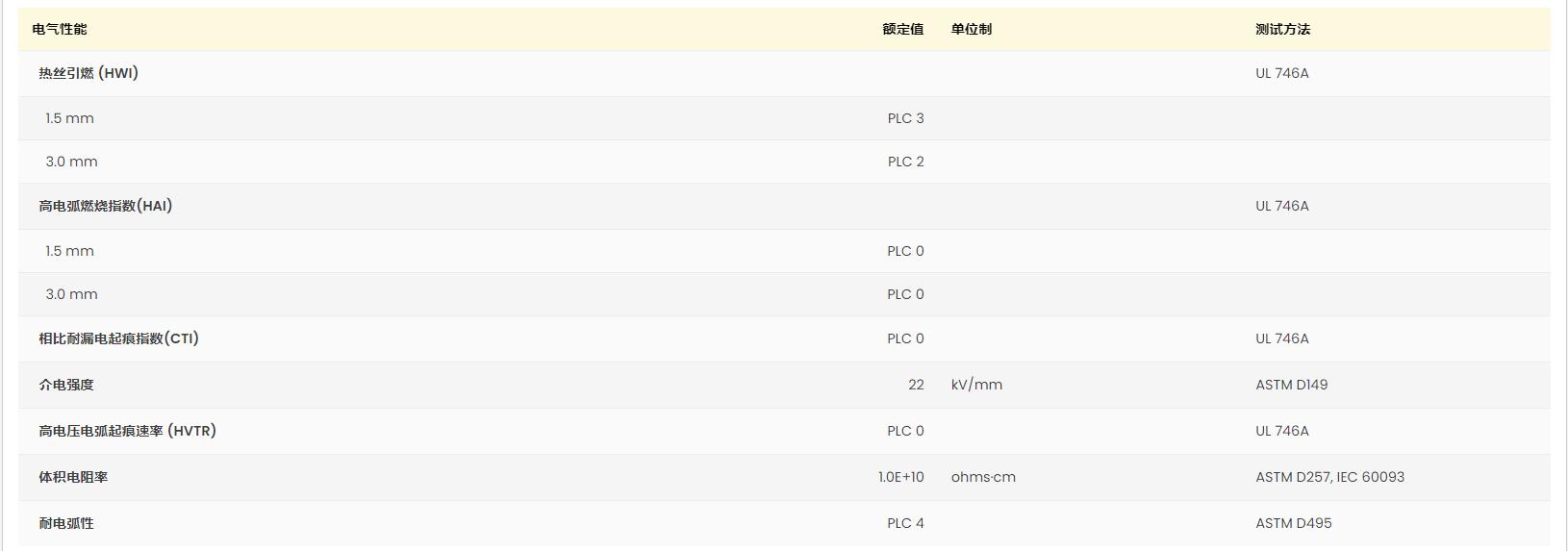

| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 介电强度 | 22 | -- | kV/mm | IEC 60243-1 |
| 漏电起痕指数 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.40 mm | V-2 | -- | ||
| 0.75 mm | V-2 | -- | ||
| 1.5 mm | V-2 | -- | ||
| 3.0 mm | V-2 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 40 到 80 | ℃ | ||
| 注射速度 | 快速 | |||
| 背压 | 3.50 到 12.5 | MPa | ||
