Ultramid® A3K Q601
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3K Q601 is an easy flowing, injection molding grade PA66.
Applications
Typical applications include fast processing high stress technical parts or electrically insulating parts.
黄卡号码：E36632-100134814
材料特性：成型周期快、流动性佳、耐油
材料用途：电子绝缘
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3K Q601 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.13 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 8.5 | -- | % | |
| 平衡,23℃,50% RH | 2.8 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3000 | 1200 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 83.0 | 54.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 5.0 | 25 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 25 | > 50 | % | ISO 527-2 |
| 弯曲模量(23℃) | 2800 | 1100 | MPa | ISO 178 |
| 弯曲应力(23℃) | 100 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 4.0 | 4.0 | kJ/m² | |
| 23℃ | 5.7 | 16 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 无断裂 | 无断裂 | ||
| 23℃ | 无断裂 | 无断裂 | ||
| 悬壁梁缺口冲击强度(23℃) | 5.2 | 14 | kJ/m² | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 75.0 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |

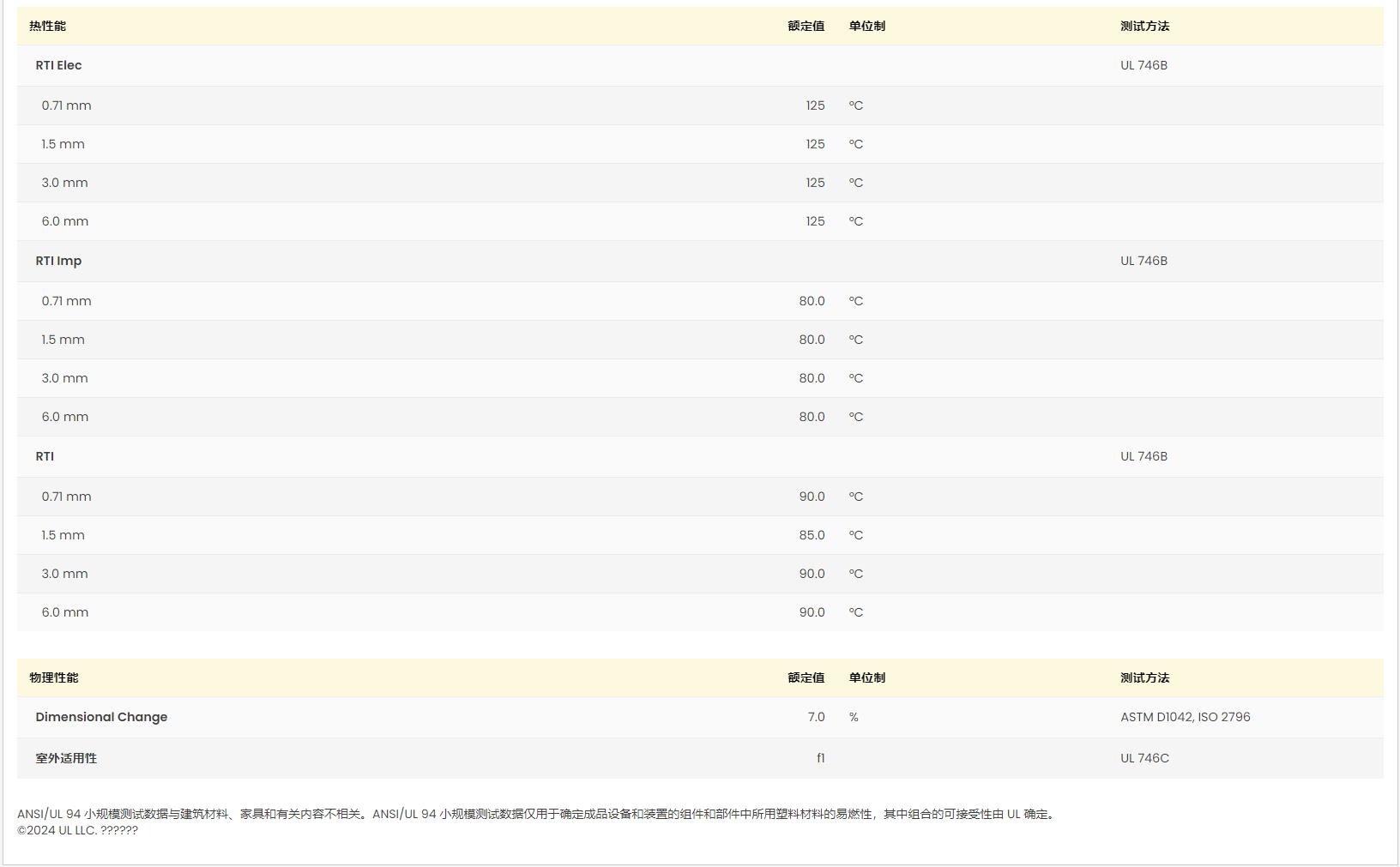

| RTI Elec | UL 746B | |||
| 0.40 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 125 | -- | ℃ | |
| 1.5 mm | 125 | -- | ℃ | |
| 3.0 mm | 125 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.40 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 80.0 | -- | ℃ | |
| 1.5 mm | 80.0 | -- | ℃ | |
| 3.0 mm | 80.0 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.40 mm | 65.0 | -- | ℃ | |
| 0.75 mm | 80.0 | -- | ℃ | |
| 1.5 mm | 85.0 | -- | ℃ | |
| 3.0 mm | 90.0 | -- | ℃ | |

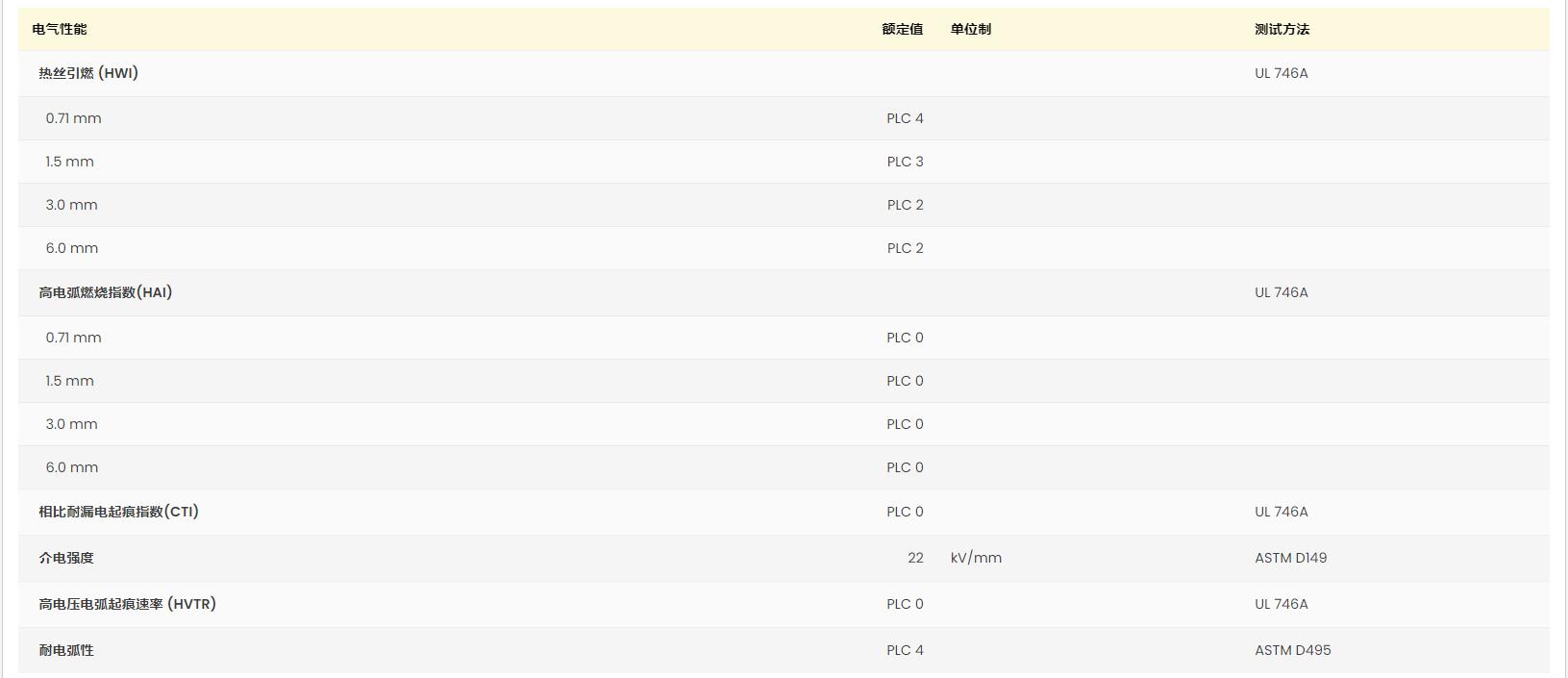

| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.40 mm | V-2 | -- | ||
| 0.75 mm | V-2 | -- | ||
| 1.5 mm | V-2 | -- | ||
| 3.0 mm | V-2 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 40 到 80 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
