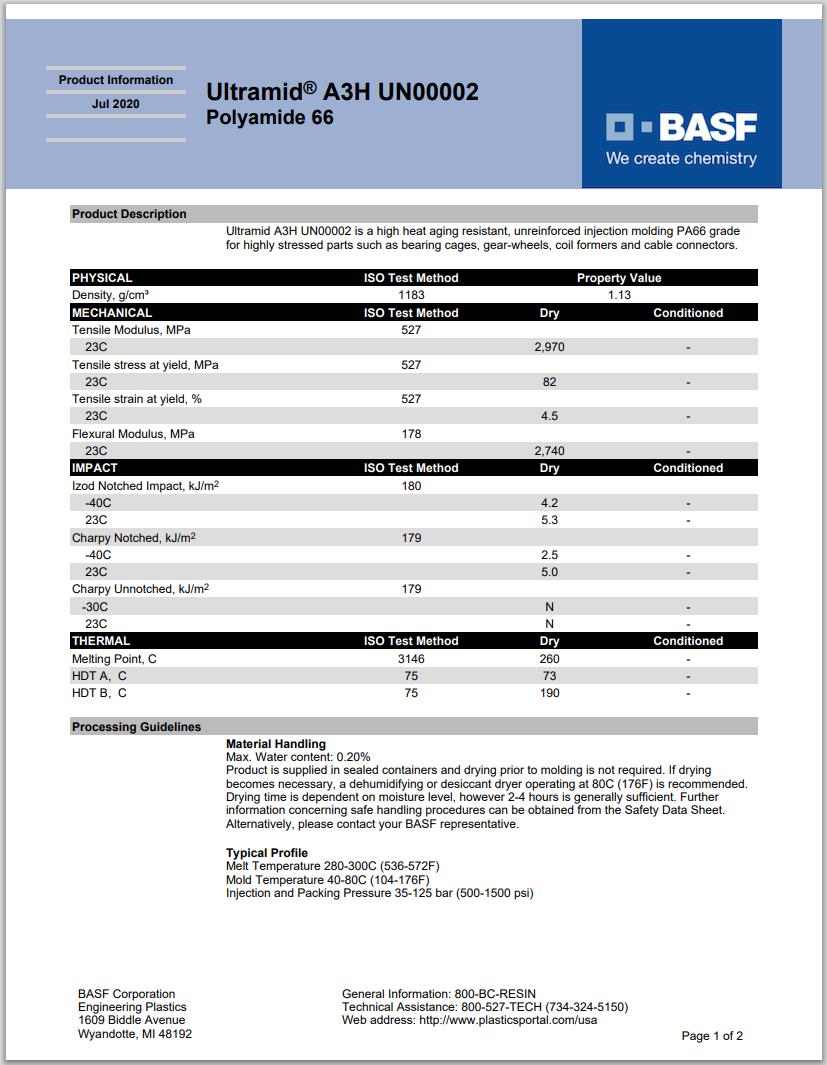

Ultramid® A3H UN00002
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3H UN00002 is a high heat aging resistant, unreinforced injection molding PA66 grade for highly stressed parts such as bearing cages, gear-wheels, coil formers and cable connectors.
材料特性：耐热老化良好
材料用途：齿轮、连接器
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3H UN00002 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.13 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2970 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 82.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 2740 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -40℃ | 2.5 | kJ/m² | |
| 23℃ | 5.0 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 无断裂 | ||
| 23℃ | 无断裂 | ||
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 4.2 | kJ/m² | |
| 23℃ | 5.3 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 190 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 73.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 加工（熔体）温度 | 280 到 300 | ℃ | |
| 模具温度 | 40 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
