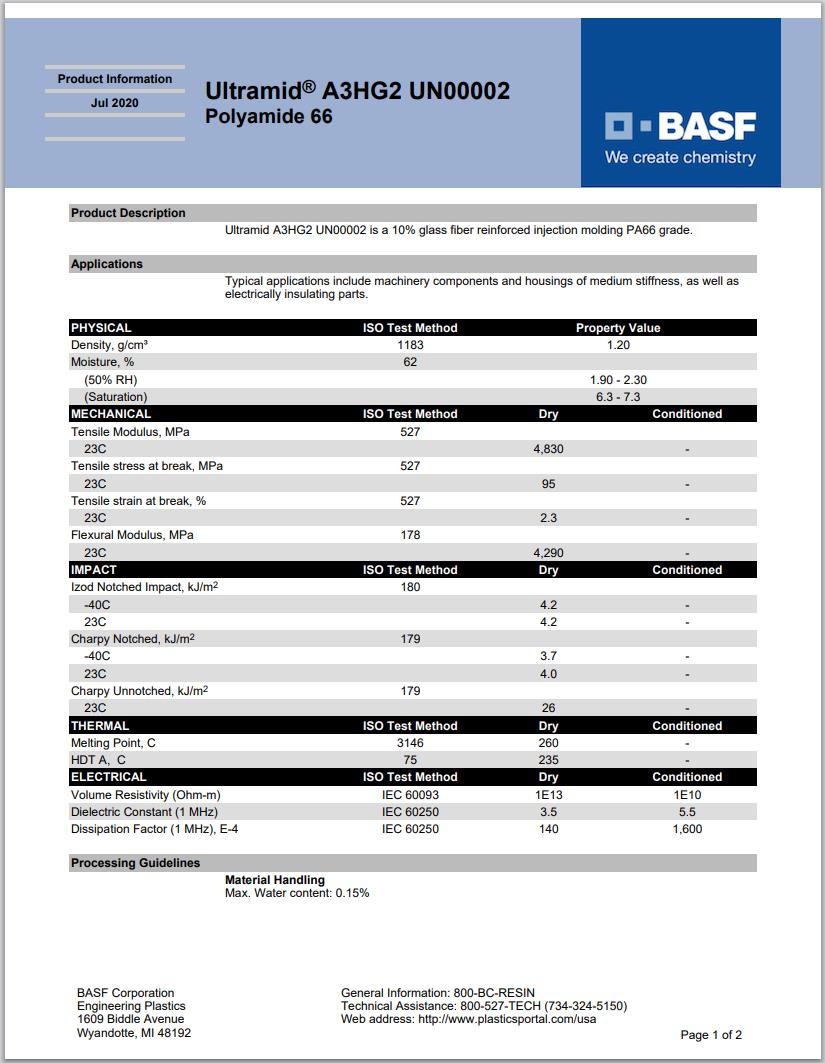

Ultramid® A3HG2 UN00002
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3HG2 UN00002 is a 10% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of medium stiffness, as well as electrically insulating parts.
增强材料：玻璃纤维10%增强
材料特性：绝缘、Medium Stiffness
材料用途：电气元件、机器/机械部件、外壳
加工方法：粒子注射成型
供货地区：北美洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3HG2 UN00002 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.20 | -- | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 6.3 到 7.3 | -- | % | |
| 平衡,23℃,50% RH | 1.9 到 2.3 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 4830 | -- | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 95.0 | -- | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.3 | -- | % | ISO 527-2 |
| 弯曲模量(23℃) | 4290 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -40℃ | 3.7 | -- | kJ/m² | |
| 23℃ | 4.0 | -- | kJ/m² | |
| 简支梁无缺口冲击强度(23℃) | 26 | -- | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 4.2 | -- | kJ/m² | |
| 23℃ | 4.2 | -- | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 235 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 3.50 | 5.50 | IEC 60250 | |
| 耗散因数(1MHz) | 0.014 | 0.16 | IEC 60250 | |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.15 | % | ||
| 加工（熔体）温度 | 280 到 305 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
