Ultramid® A3HG6 HR
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3HG6 HR is a 30% glass reinforced, injection molding PA66 grade. It offers good resistance to hydrolysis.
Applications
Typical applications include automotive radiator mounting frame.
黄卡号码：E36632-102062539、E41871-233735
增强材料：玻璃纤维30%增强
材料特性：耐水解、耐油
材料用途：汽车领域的应用
加工方法：粒子注射成型
供货地区：北美洲、欧洲
中国代理：苏州希普能工程塑料
Ultramid® A3HG6 HR 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.37 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR） | 25 | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 5.5 | % | |
| 平衡,23℃,50% RH | 1.7 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10100 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 188 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.3 | % | ISO 527-2 |
| 弯曲模量(23℃) | 8850 | MPa | ISO 178 |
| 弯曲应力(23℃) | 275 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 9.0 | kJ/m² | |
| 23℃ | 11 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 63 | kJ/m² | |
| 23℃ | 77 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 8.3 | kJ/m² | |
| 23℃ | 11 | kJ/m² | |

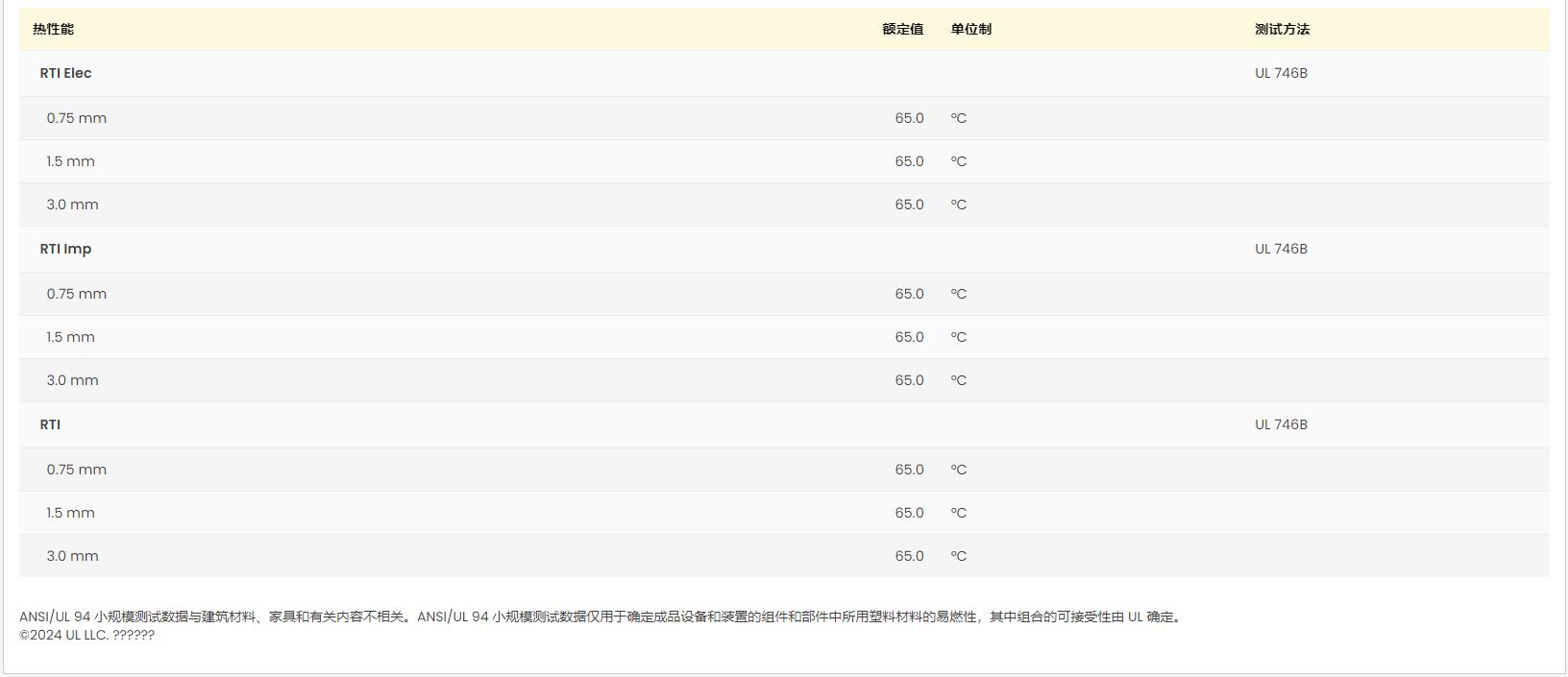

| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 249 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 280 到 305 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
