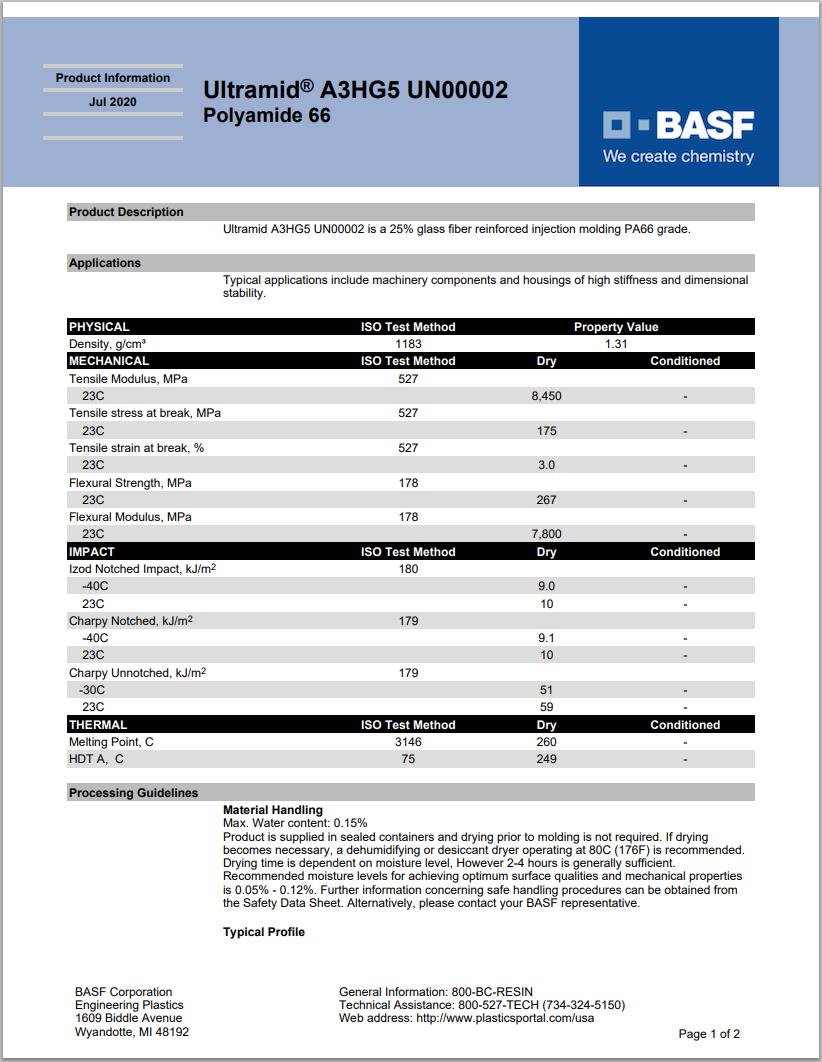

Ultramid® A3HG5 UN00002
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3HG5 UN00002 is a 25% glass fiber reinforced injection molding PA66 grade.
Applications
Typical applications include machinery components and housings of high stiffness and dimensional stability.
增强材料：玻璃纤维25%增强
材料特性：高刚性、High Dimensional Stability
材料用途：机器/机械部件、外壳
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3HG5 UN00002 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.31 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8450 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 175 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7800 | MPa | ISO 178 |
| 弯曲应力(23℃) | 267 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -40℃ | 9.1 | kJ/m² | |
| 23℃ | 10 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 51 | kJ/m² | |
| 23℃ | 59 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 9.0 | kJ/m² | |
| 23℃ | 10 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 249 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 280 到 305 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
