Ultramid® A 238 V13 NATURAL
聚酰胺 66 （尼龙66）PA66-GF13
德国巴斯夫-BASF Corporation
Ultramid® A 238 V13 Natural is a polyamide 6.6, reinforced with 13% of glass fiber, heat stabilized, impact modified, for injection moulding. This grade offers excellent combination between rigidity and impact resistance at ambient temperature.
增强材料：玻璃纤维13%增强
含添加剂：冲击改性剂
材料特性：抗撞击、Heat Stabilized - Inorganic、易脱模
材料用途：工业应用、连接器、消费品应用领域
加工方法：黑色、自然色粒子注射成型
供货地区：亚太地区、拉丁美洲
中国代理：苏州希普能工程塑料

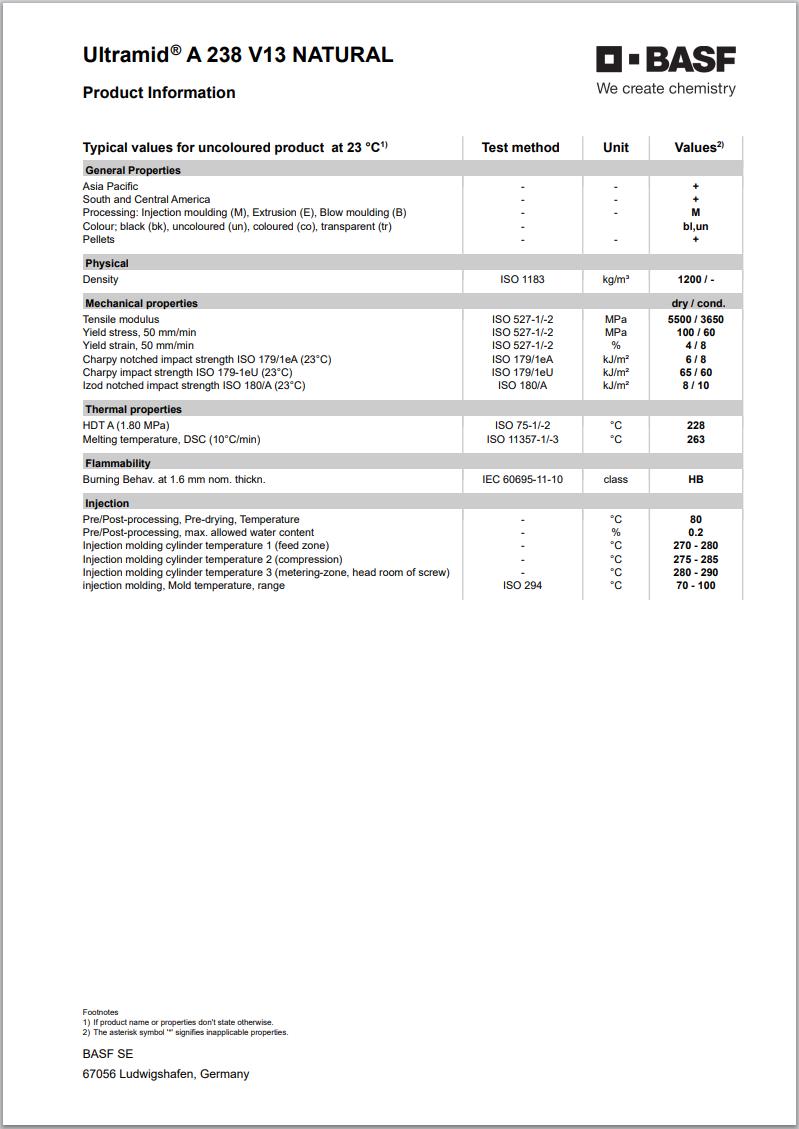

Ultramid® A 238 V13 NATURAL 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.20 | -- | g/cm³ | ISO 1183 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 5500 | 3650 | MPa | ISO 527-1 |
| 拉伸应力(屈服) | 100 | 60.0 | MPa | ISO 527-2/50 |
| 拉伸应变(屈服) | 4.0 | 8.0 | % | ISO 527-2/50 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 6.0 | 8.0 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 65 | 60 | kJ/m² | ISO 179/1eU |
| 悬壁梁缺口冲击强度(23℃) | 8.0 | 10 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 228 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 263 | -- | ℃ | ISO 11357-3 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6 mm) | HB | -- | IEC 60695-11-10,-20 | |
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 建议的最大水分含量 | 0.20 | % | ||
| 料筒后部温度 | 270 到 280 | ℃ | ||
| 料筒中部温度 | 275 到 285 | ℃ | ||
| 料筒前部温度 | 280 到 290 | ℃ | ||
| 模具温度 | 70 到 100 | ℃ | ||
| 注射说明 The material is supplied in airtight bags, ready for use. In case that the virgin material has absorbed moisture, it must be dried with a dehumidified air drying equipment, dew point mini -20℃. Recommended time 2-4h Injection Advice: For reinforced polyamides, BASF SE recommends the use of steel with a high content of carbon, and purified for polishing, to avoid or limit the abrasion. For example: X38CrMoV5-1 (EN Norm) - 1.2367 /1.2343 (DIN Norm) or X160CrMoV12 (EN Norm) - 1.2601 /1.2379 (DIN Norm). In the case of high requirements on surface quality a mould temperature of up to 120℃ can be considered. The processing parameters like processing temperatures are a recommendation and can be adjusted in function of injection machine size, part geometry / design |
||||
