Ultramid® N-276 BK ND3007
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
产品说明:
Ultramid N-276 BK ND3007 is a 40% mineral/glass reinforced, heat stabilized injection molding PA6/6.

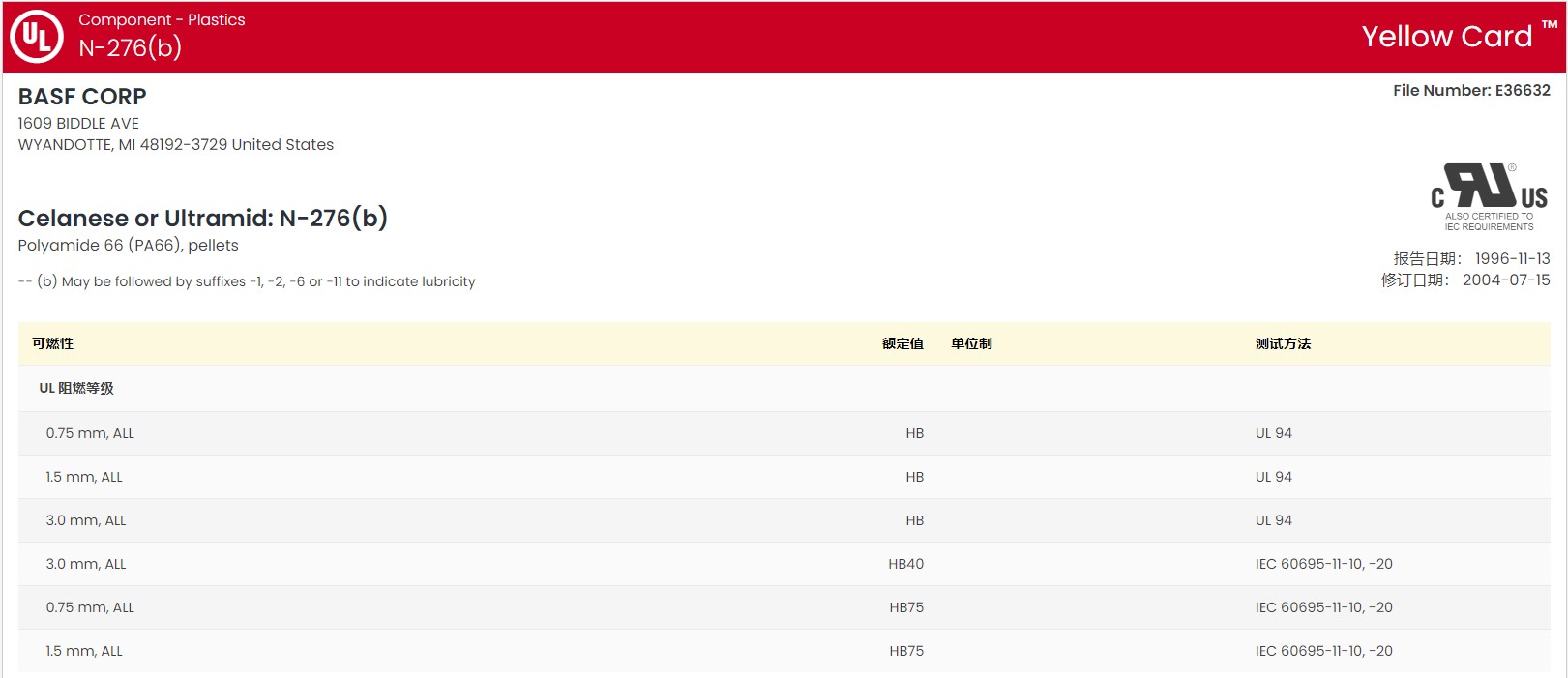

黄卡号码：E36632-317040
增强材料：玻璃\矿物40%填充
含添加剂：热稳定剂
材料特性：热稳定
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® N-276 BK ND3007 巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.50 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10800 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 135 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9800 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 3.5 | kJ/m² | |
| 23℃ | 3.8 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 40 | kJ/m² | |
| 23℃ | 45 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 4.2 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 255 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 242 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 60 | ℃ | |
| 干燥时间 | 1.0 到 2.0 | hr | |
| 建议的最大水分含量 | 0.040 到 0.20 | % | |
| 加工（熔体）温度 | 288 到 305 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 35.0 到 125 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | 0.00 到 0.350 | MPa | |
| 螺杆转速 | 40 到 80 | rpm | |
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | ||
