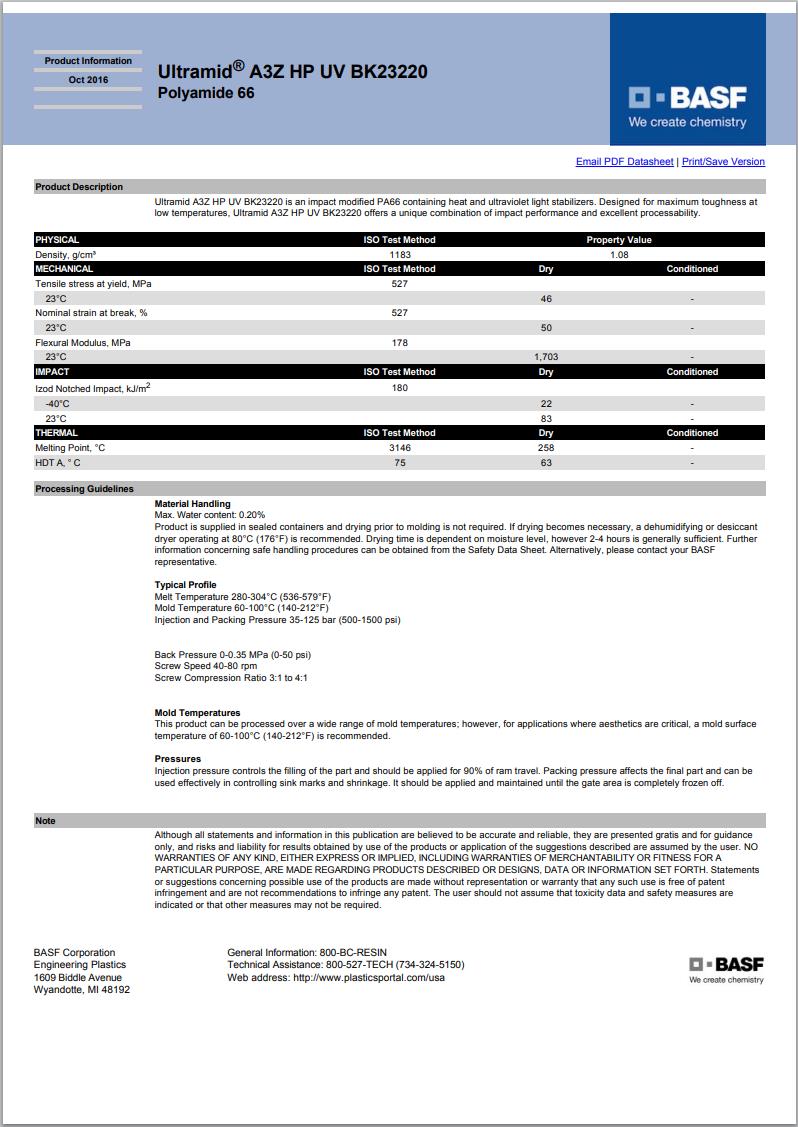

Ultramid® A3Z HP UV BK23220
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3Z HP UV BK23220 is an impact modified PA66 containing heat and ultraviolet light stabilizers. Designed for maximum toughness at low temperatures, Ultramid A3Z HP UV BK23220 offers a unique combination of impact performance and excellent processability.
含添加剂：冲击改性剂、热稳定剂、紫外线稳定剂
材料特性：超高韧性、冲击改性、高抗撞击、流动性高、耐油、热稳定、良好的加工性能、耐紫外光安定化
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3Z HP UV BK23220 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.08 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸应力(屈服,23℃) | 46.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 50 | % | ISO 527-2 |
| 弯曲模量(23℃) | 1700 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 22 | kJ/m² | |
| 23℃ | 83 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 63.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 258 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 加工（熔体）温度 | 280 到 304 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 背压 | 0.00 到 0.350 | MPa | |
| 螺杆转速 | 40 到 80 | rpm | |
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | ||
