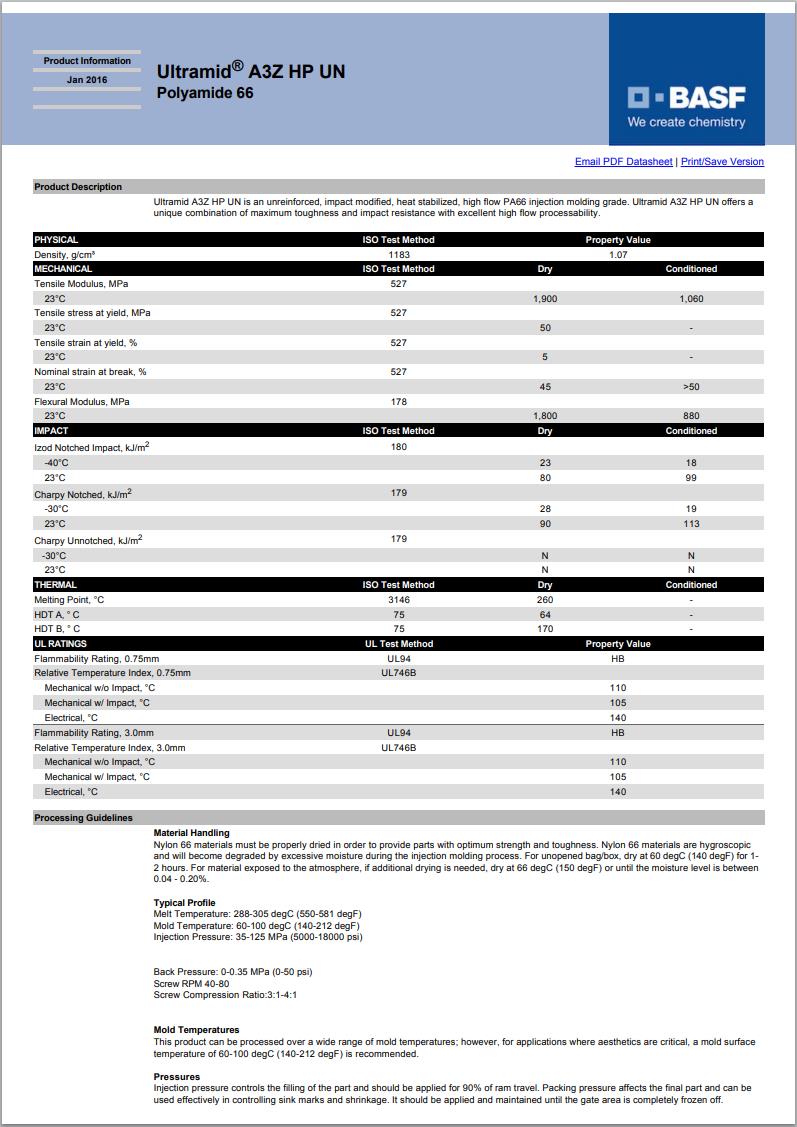

Ultramid® A3Z HP UN
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3Z HP UN is an unreinforced, impact modified, heat stabilized, high flow PA66 injection molding grade. Ultramid A3Z HP UN offers a unique combination of maximum toughness and impact resistance with excellent high flow processability.
含添加剂：冲击改性剂、热稳定剂
材料特性：超高韧性、冲击改性、高抗撞击、流动性高、耐油、热稳定、良好的加工性能
加工方法：粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® A3Z HP UN 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.07 | -- | g/cm³ | ISO 1183 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 1900 | 1060 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 50.0 | -- | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 5.0 | -- | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 45 | > 50 | % | ISO 527-2 |
| 弯曲模量(23℃) | 1800 | 880 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 28 | 19 | kJ/m² | |
| 23℃ | 90 | 110 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 无断裂 | 无断裂 | ||
| 23℃ | 无断裂 | 无断裂 | ||
| 悬壁梁缺口冲击强度 | ISO 180 | |||
| -40℃ | 23 | 18 | kJ/m² | |
| 23℃ | 80 | 99 | kJ/m² | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 170 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 64.0 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| RTI Elec | UL 746B | |||
| 0.75 mm | 140 | -- | ℃ | |
| 3.0 mm | 140 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.75 mm | 105 | -- | ℃ | |
| 3.0 mm | 105 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 110 | -- | ℃ | |
| 3.0 mm | 110 | -- | ℃ | |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.75 mm | HB | -- | ||
| 3.0 mm | HB | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 60 | ℃ | ||
| 干燥时间 | 1.0 到 2.0 | hr | ||
| 建议的最大水分含量 | 0.040 到 0.20 | % | ||
| 加工（熔体）温度 | 288 到 305 | ℃ | ||
| 模具温度 | 60 到 100 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
| 背压 | 0.00 到 0.350 | MPa | ||
| 螺杆转速 | 40 到 80 | rpm | ||
| 螺杆压缩比 | 3.0:1.0 to 4.0:1.0 | |||
