Ultramid® A3X2G7
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3X2G7 is a 35% glass fiber reinforced injection molding PA66 grade with improved flame retardance and enhanced long-term stability. Flame retardant based on red phosphorus; very high stiffness and strength; outstanding mechanical and electrical properties.

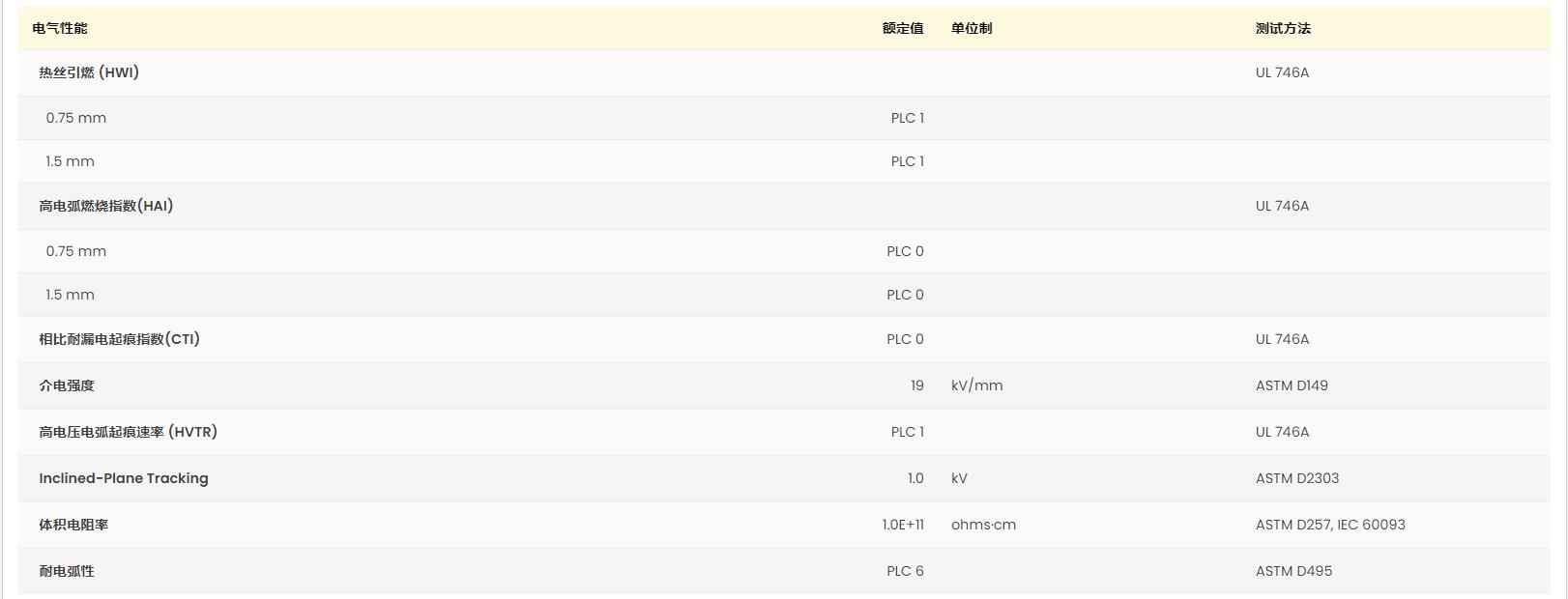

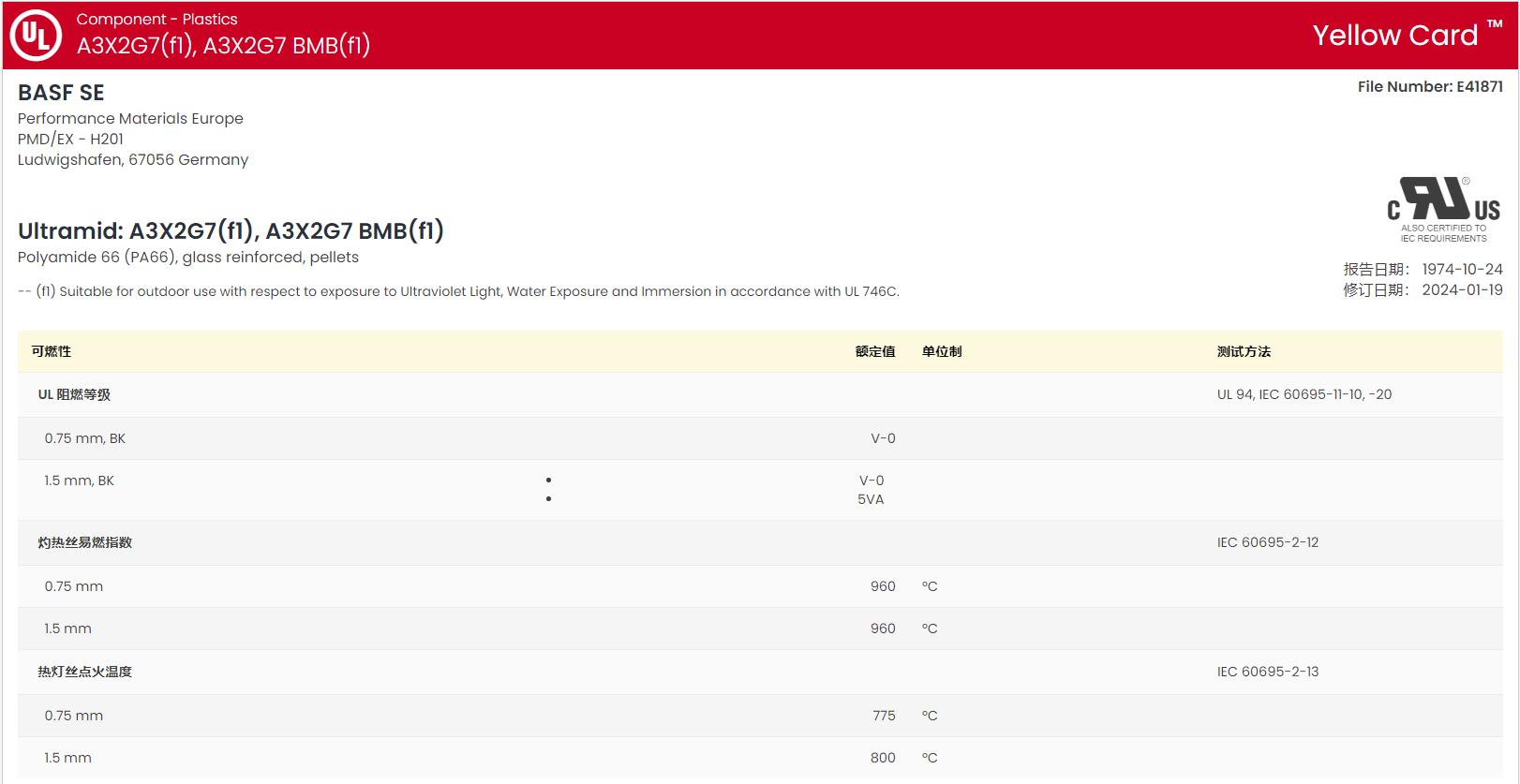

黄卡号码：E41871-100718398、E41871-233751
增强材料：玻璃纤维35%增强
含添加剂：阻燃剂[Red phosphorus]
材料特性：高刚性、高强度、良好的电气性能、良好的稳定性、耐油、阻燃
加工方法：粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3X2G7加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.45 | -- | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 25 | -- | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | |||
| 垂直 | 1.1 | -- | % | |
| 流动 | 0.34 | -- | % | |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 4.4 到 5.0 | -- | % | |
| 平衡,23℃,50% RH | 1.0 到 1.4 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 11000 | 8500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 160 | 120 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.0 | 4.0 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9200 | -- | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 10 | -- | kJ/m² | |
| 23℃ | 14 | 18 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 65 | -- | kJ/m² | |
| 23℃ | 70 | 70 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 13 | 20 | kJ/m² | ISO 180 |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | -- | ℃ | ISO 3146 |
| 线形热膨胀系数 | ||||
| 流动 | 1.7E-5 | -- | cm/cm/℃ | |
| 垂直 | 6.5E-5 | -- | cm/cm/℃ | |

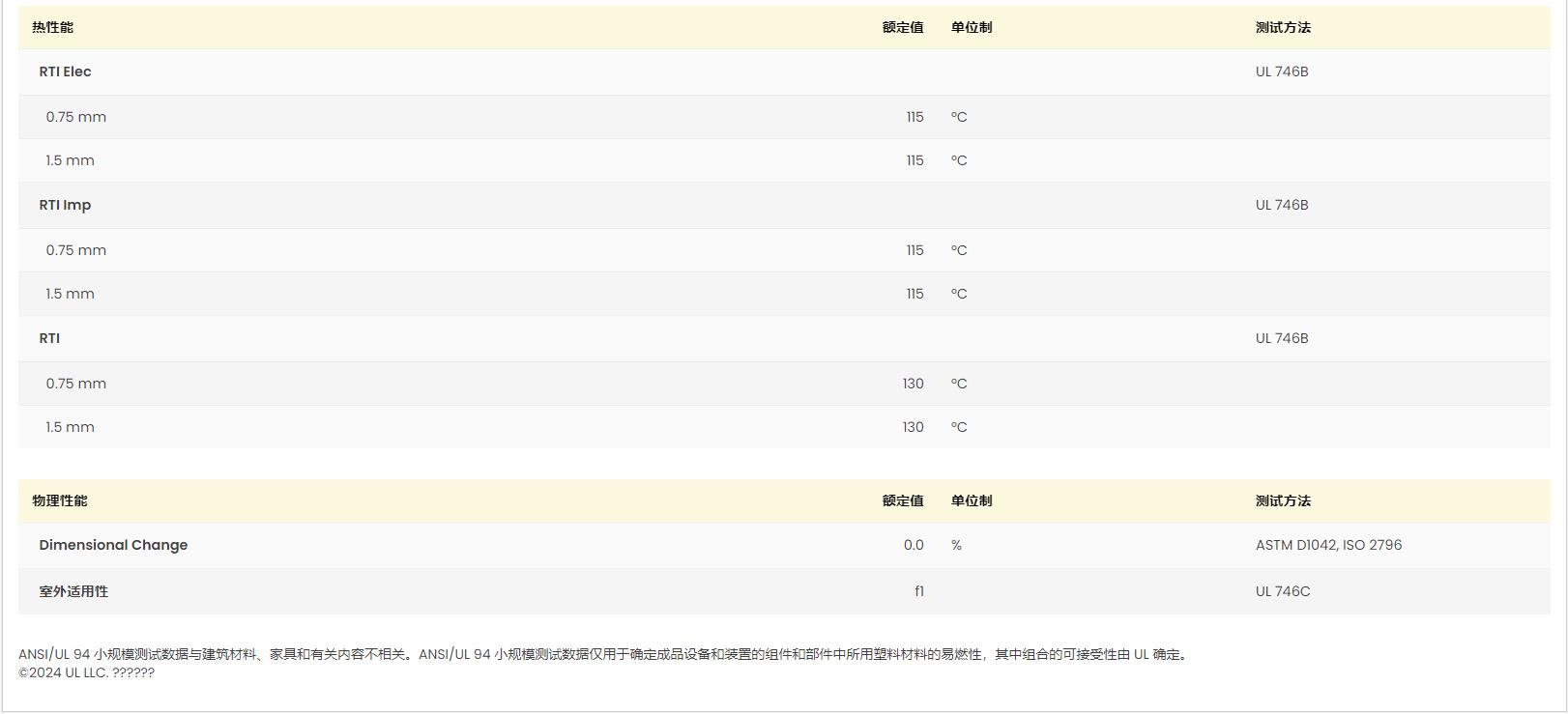

| RTI Elec | UL 746B | |||
| 0.40 mm | 110 | -- | ℃ | |
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.40 mm | 115 | -- | ℃ | |
| 0.75 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.75 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电强度 | 33 | 30 | kV/mm | IEC 60243-1 |
| 介电常数(1MHz) | 3.60 | 5.00 | IEC 60250 | |
| 耗散因数(1MHz) | 0.020 | 0.20 | IEC 60250 | |
| 漏电起痕指数 | 600 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.75 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.050 | % | ||
| 加工（熔体）温度 | 285 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
