Ultramid® A3X2G5
聚酰胺66(尼龙66)PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3X2G5 is a 25% glass fiber reinforced injection molding PA66 grade with improved flame retardance and enhanced long-term performance. Flame retardant based on red phosphorus; outstanding mechanical and electrical properties.

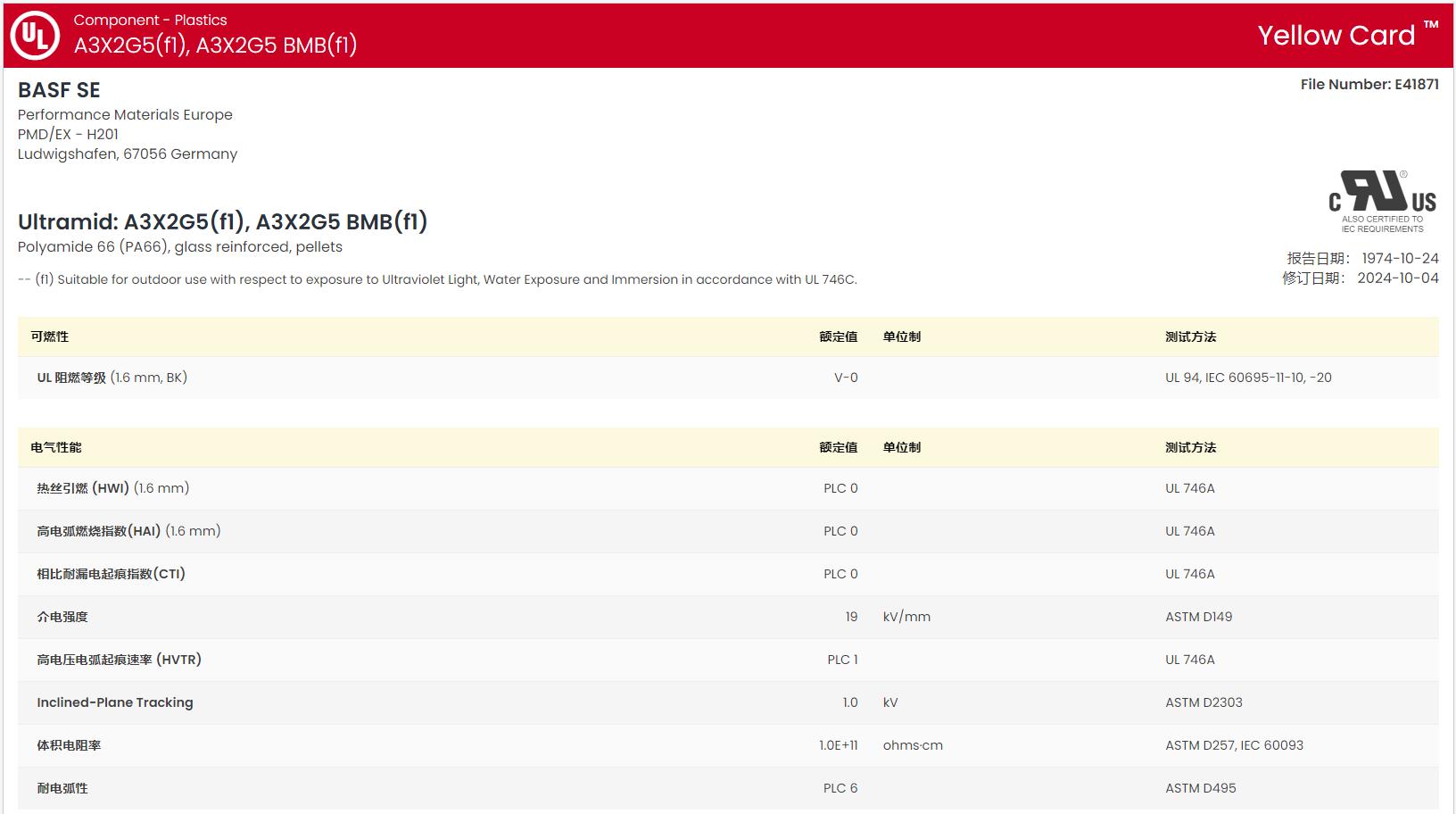

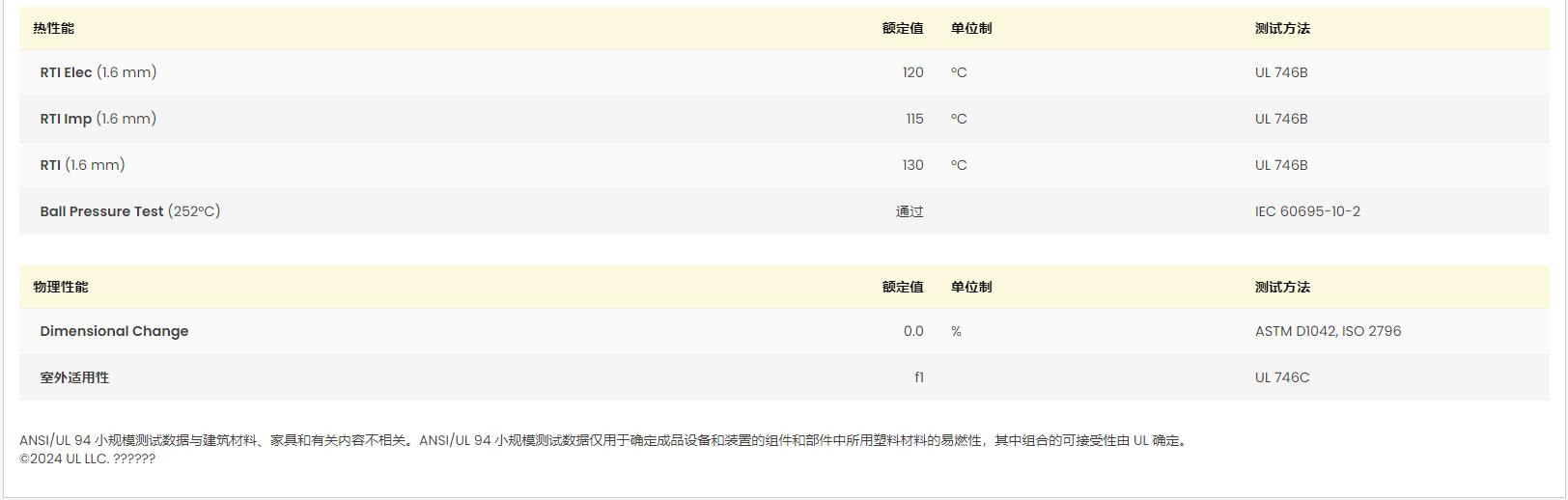

黄卡号码：E36632-531634、E41871-100497758、E41871-233750
增强材料：玻璃纤维25%增强
含添加剂：阻燃剂[Red phosphorus]
材料特性：良好的电气性能、耐油、阻燃
加工方法：粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3X2G5加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度/比重 | 1.34 | -- | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 收缩率-流动(3.18 mm) | 0.50 | -- | % | |
| 吸水率 | ||||
| 饱和 | 6.0 | -- | % | ASTM D570 |
| 饱和,23℃ | 6.0 | -- | % | ISO 62 |
| 平衡,50% RH | 1.4 | -- | % | ASTM D570 |
| 平衡,23℃,50% RH | 1.4 | -- | % | ISO 62 |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8500 | 6000 | MPa | ISO 527-1 |
| 抗张强度 | ||||
| 断裂,23℃ | 138 | -- | MPa | ASTM D638 |
| 断裂,-40℃ | 196 | -- | MPa | ISO 527-2 |
| 断裂,23℃ | 140 | 100 | MPa | ISO 527-2 |
| 伸长率 | ||||
| 断裂,23℃ | 3.0 | -- | % | ASTM D638 |
| 断裂,-40℃ | 3.5 | -- | % | ISO 527-2 |
| 断裂,23℃ | 3.0 | 4.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7100 | -- | MPa | ASTM D790 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | |||
| -30℃ | 10 | -- | kJ/m² | |
| 23℃ | 13 | 17 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | |||
| -30℃ | 60 | 65 | kJ/m² | |
| 23℃ | 65 | 70 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ASTM D256 | |||
| -40℃ | 64 | -- | J/m | |
| 23℃ | 75 | -- | J/m | |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ASTM D648,ISO 75-2/B |
| 1.8 MPa,未退火 | 238 | -- | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 260 | -- | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数 | ||||
| 流动 | 2.0E-5 | -- | cm/cm/℃ | ASTM E831 |
| 流动 | 3.0E-5 | -- | cm/cm/℃ | |
| 垂直 | 7.0E-5 | -- | cm/cm/℃ | |
| RTI Elec | UL 746B | |||
| 0.60 mm | 110 | -- | ℃ | |
| 0.8 mm | 120 | -- | ℃ | |
| 1.5 mm | 120 | -- | ℃ | |
| 3.0 mm | 120 | -- | ℃ | |
| RTI Imp | UL 746B | |||
| 0.60 mm | 115 | -- | ℃ | |
| 0.8 mm | 115 | -- | ℃ | |
| 1.5 mm | 115 | -- | ℃ | |
| 3.0 mm | 115 | -- | ℃ | |
| RTI | UL 746B | |||
| 0.8 mm | 130 | -- | ℃ | |
| 1.5 mm | 130 | -- | ℃ | |
| 3.0 mm | 130 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 体积电阻率 | ||||
| 1.50 mm | 1.0E+15 | 1.0E+12 | ohms·cm | ASTM D257 |
| -- | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 介电强度 | 33 | 30 | kV/mm | IEC 60243-1 |
| 介电常数(1 MHz) | 3.70 | 5.00 | IEC 60250 | |
| 耗散因数(1 MHz) | 0.020 | 0.10 | IEC 60250 | |
| 漏电起痕指数 | 550 | 550 | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | |||
| 0.60 mm | HB | -- | ||
| 0.8 mm | V-0 | -- | ||
| 1.5 mm | V-0 | -- | ||
| 3.0 mm | V-0 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 干燥温度 | 80 | ℃ | ||
| 干燥时间 | 2.0 到 4.0 | hr | ||
| 建议的最大水分含量 | 0.050 | % | ||
| 加工（熔体）温度 | 285 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 注塑压力 | 3.50 到 12.5 | MPa | ||
| 注射速度 | 快速 | |||
