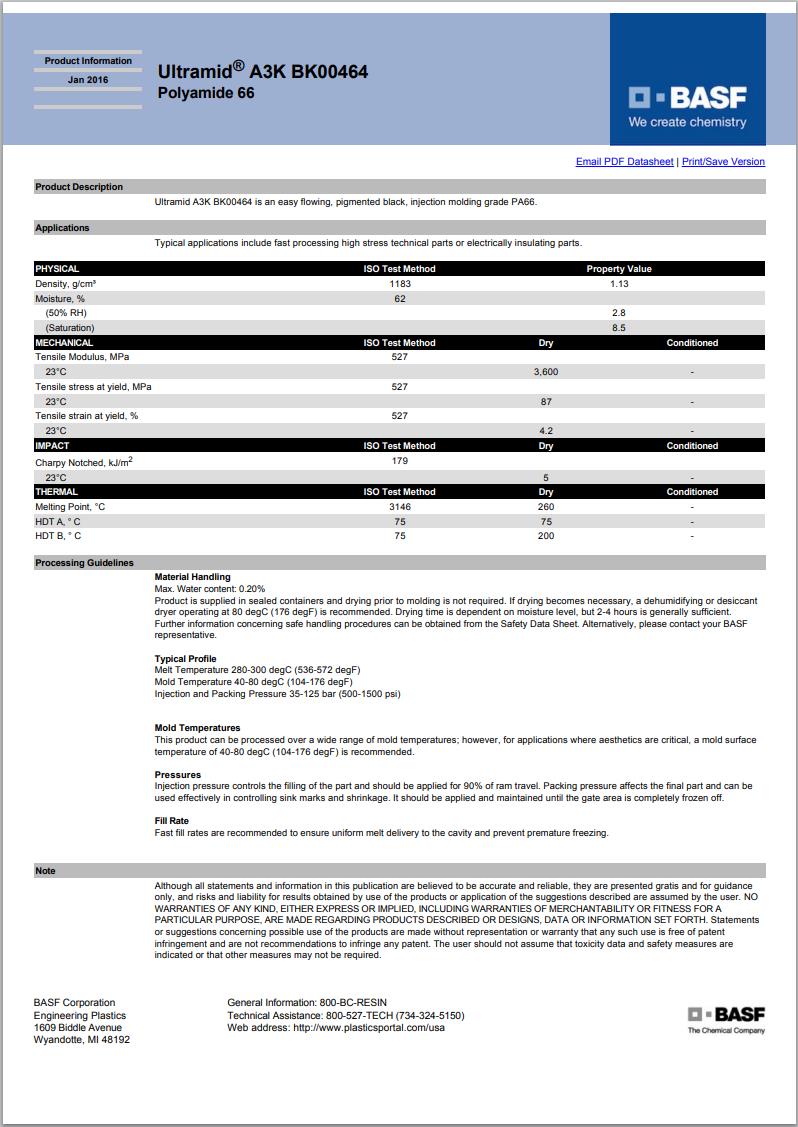

Ultramid® A3K BK00464
聚酰胺 66 （尼龙66）PA66
德国巴斯夫-BASF Corporation
产品说明:
Ultramid A3K BK00464 is an easy flowing, pigmented black, injection molding grade PA66.
Applications
Typical applications include fast processing high stress technical parts or electrically insulating parts.
材料特性：成型周期快、流动性良好、耐油
材料用途：电子绝缘
加工方法：黑色粒子注射成型
供货地区：北美洲、欧洲、亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3K BK00464 加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.13 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 8.5 | % | |
| 平衡,23℃,50% RH | 2.8 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 3600 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 87.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 4.2 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 5.0 | kJ/m² | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 200 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 75.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.20 | % | |
| 加工（熔体）温度 | 280 到 300 | ℃ | |
| 模具温度 | 40 到 80 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
