Ultramid® A3EG6 FC
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
产品说明:
The BASF Ultramid® FC (Food Contact) grades enable the industry to develop products for food contact applications which are in compliance with multiple regional food contact regulations including FDA, European Food Contact (EU) Nr. 10/2011 and GMP (EC) n°2023/2006.

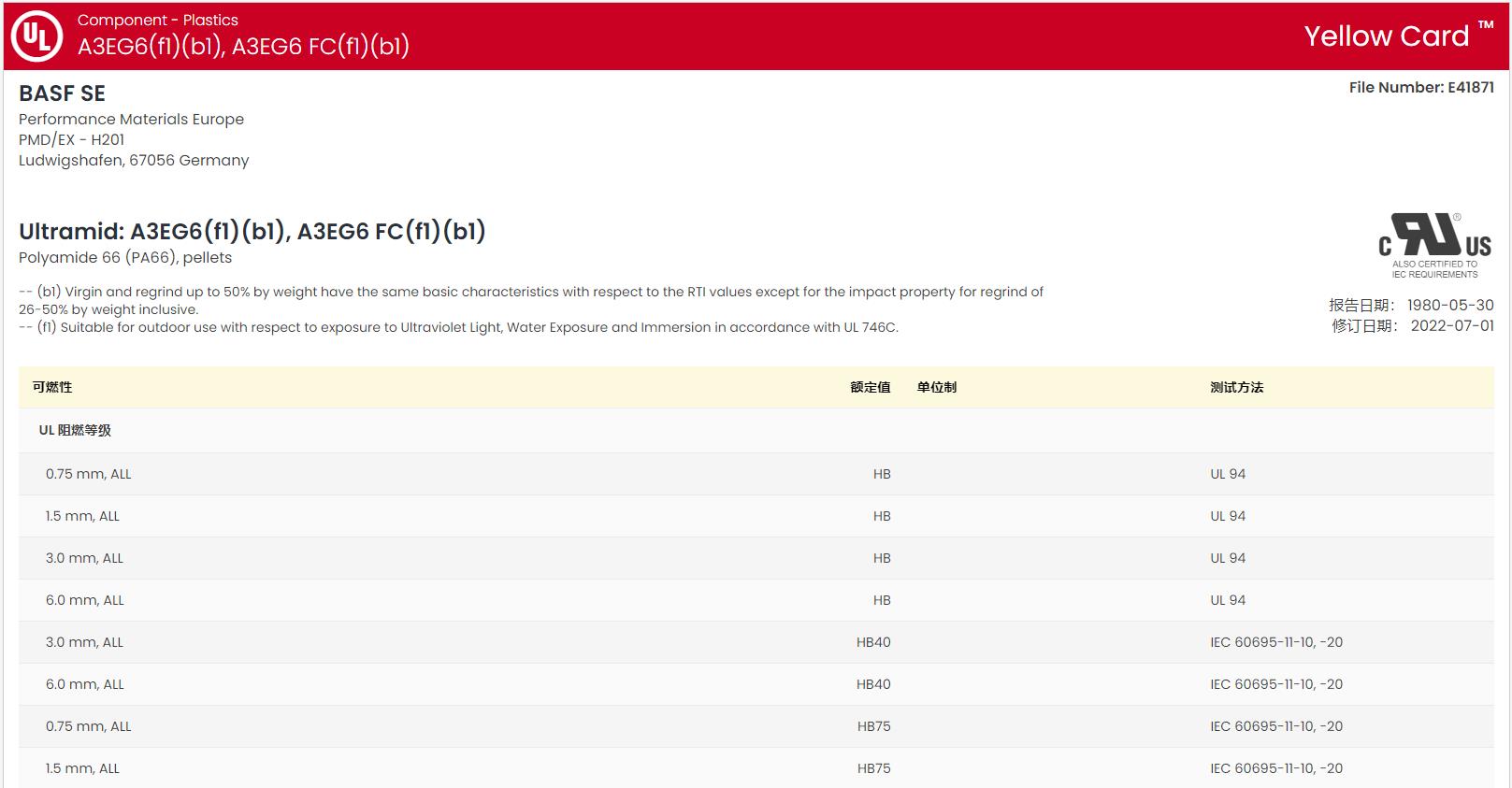

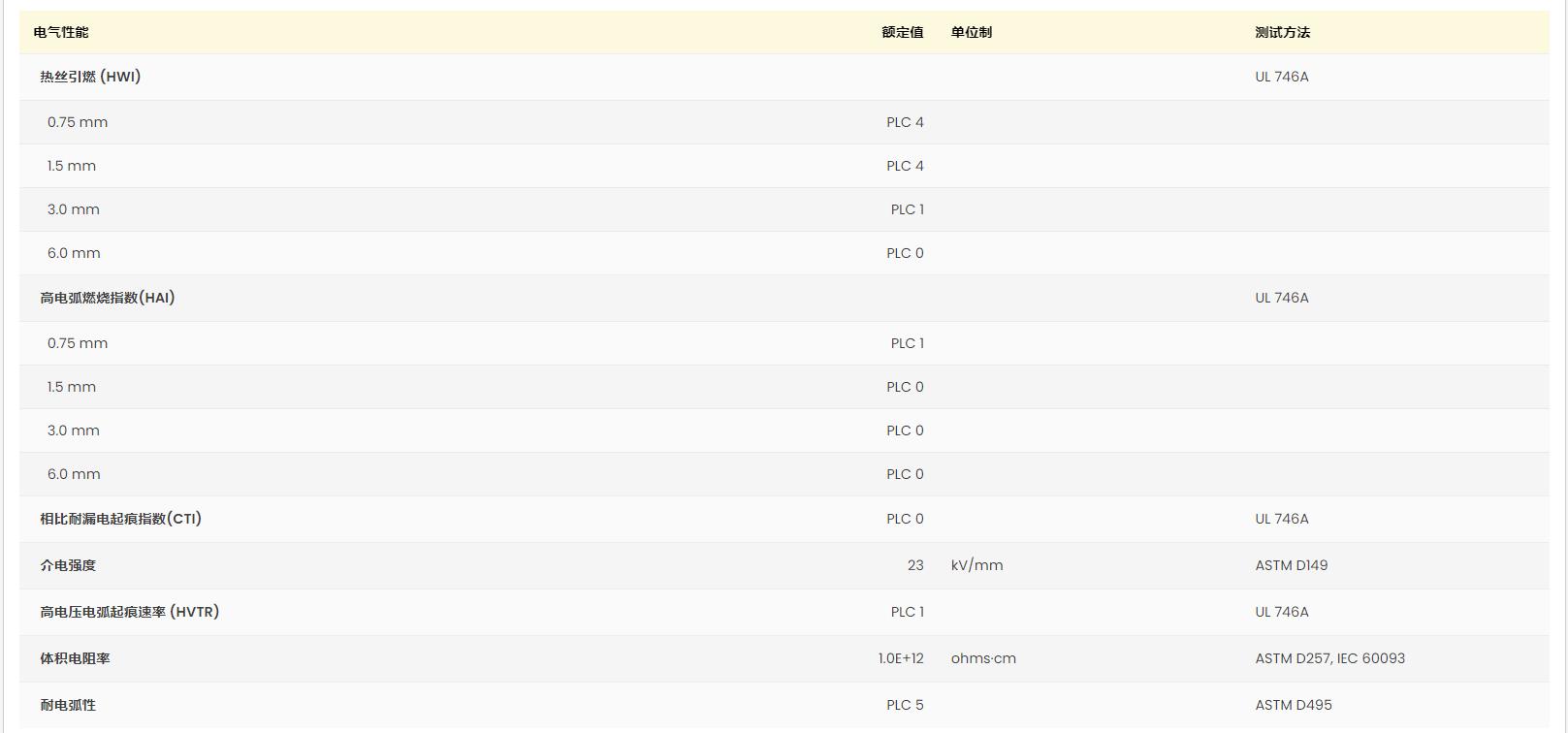

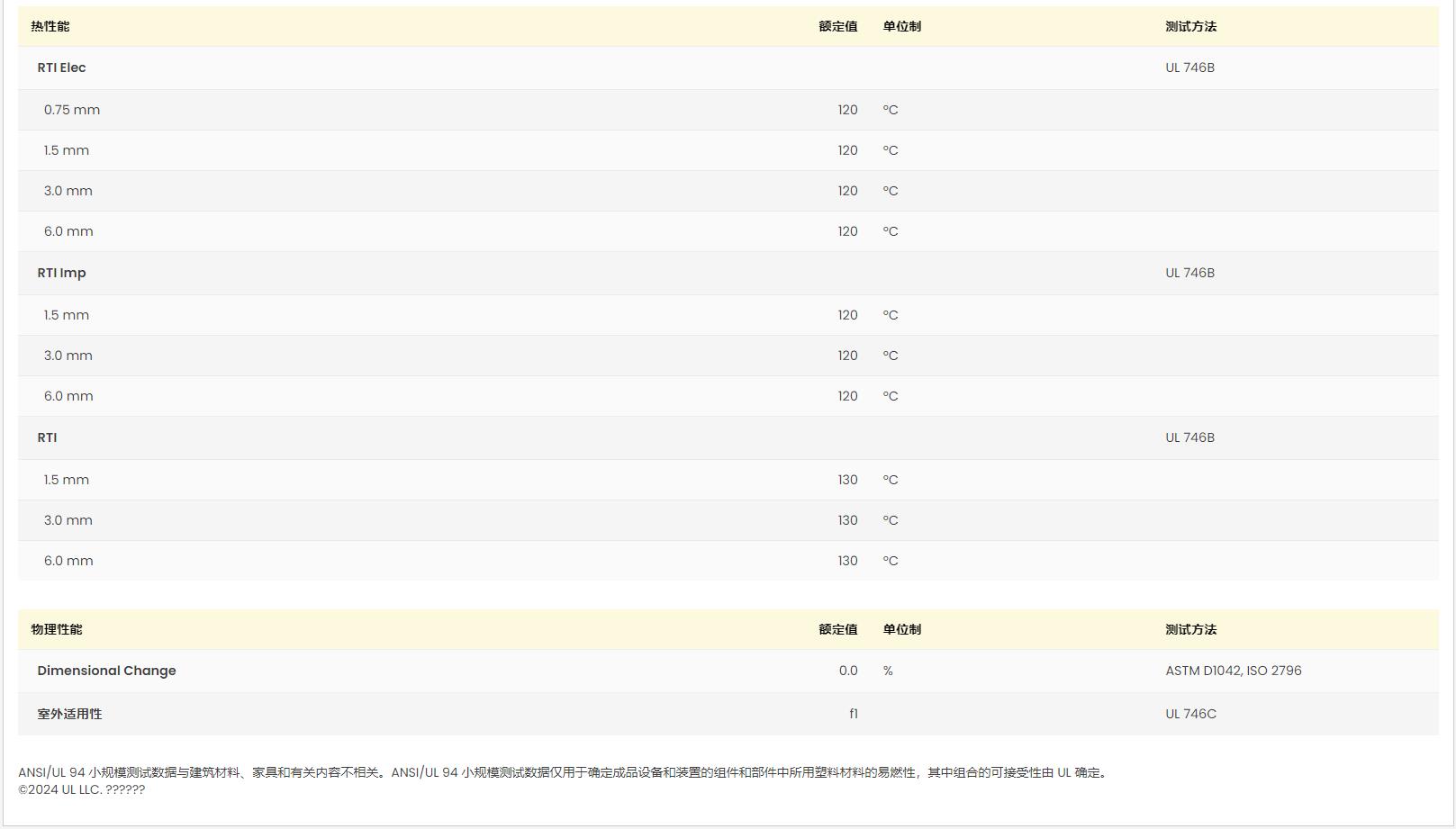

黄卡号码：E41871-233730
增强材料：玻璃纤维30%增强
材料特性：耐油、食品接触级
加工方法：粒子注射成型
供货地区：亚太地区
中国代理：苏州希普能工程塑料
Ultramid® A3EG6 FC 加工参数表
| 物理性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 密度 | 1.36 | -- | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 | -- | g/cm³ | |
| 熔融体积流量（MVR）(275℃/5.0 kg) | 40 | -- | cm³/10min | ISO 1133 |
| 吸水率 | ISO 62 | |||
| 饱和,23℃ | 5.2 到 5.8 | -- | % | |
| 平衡,23℃,50% RH | 1.5 到 1.9 | -- | % | |
| 粘数(96%H2SO4) | 145 | -- | cm³/g | ISO 307 |
| 模具收缩性-constrained1 | 0.55 | -- | % | |
| 机械性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 拉伸模量 | 10000 | 7200 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 190 | 130 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.0 | 5.0 | % | ISO 527-2 |
| 拉伸蠕变模量2(1000 hr) | -- | 5300 | MPa | ISO 899-1 |
| 弯曲模量 | 8600 | 6500 | MPa | ISO 178 |
| 弯曲应力 | 280 | 210 | MPa | ISO 178 |
| 冲击性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179/1eA | |||
| -30℃ | 11 | -- | kJ/m² | |
| 23℃ | 13 | 22 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179/1eU | |||
| -30℃ | 70 | -- | kJ/m² | |
| 23℃ | 85 | 100 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 12 | 16 | kJ/m² | ISO 180/A |
| 热性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 载荷下热变形温度 | ||||
| 0.45 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 250 | -- | ℃ | ISO 75-2/A |
| 熔融温度 | 260 | -- | ℃ | ISO 11357-3 |
| 比热 | 1500 | -- | J/kg/℃ | |
| 导热系数 | 0.35 | -- | W/m/K | DIN 52612 |
| 温度指数-at 50% loss of tensile strength | IEC 60216 | |||
| --3 | 165 | -- | ℃ | |
| --4 | 135 | -- | ℃ | |
| 最高使用温度-short cycle operation | 240 | -- | ℃ | |
| 电气性能 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 表面电阻率 | -- | 1.0E+10 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | 1.0E+12 | ohms·cm | IEC 60093 |
| 相对电容率(1MHz) | 3.50 | 5.60 | IEC 60250 | |
| 耗散因数(1MHz) | 0.014 | 0.16 | IEC 60250 | |
| 漏电起痕指数(解决方案A) | 550 | -- | V | IEC 60112 |
| 可燃性 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| 可燃性等级(1.6mm) | HB | -- | IEC 60695-11-10,-20 | |
| 补充信息 | 干燥 | 调节后的 | 单位制 | 测试方法 |
| Polymer Abbreviation | PA66-GF30 | -- | ||
| 注射 | 干燥 | 单位制 | ||
| 加工（熔体）温度 | 280 到 300 | ℃ | ||
| 模具温度 | 80 到 90 | ℃ | ||
| 备注 1Test box with central gating,dimensions of base (107*47*1,5) mm,processing conditions: TM = 290℃,TW = 80℃ 2strain <= 0.5%,23℃ 35000 h 420000 h |
||||
