DURACON® CH-10
聚甲醛（POM）共聚物
生产商：Polyplastics
Electric Conductive CF10% Reinforced, Low Wear

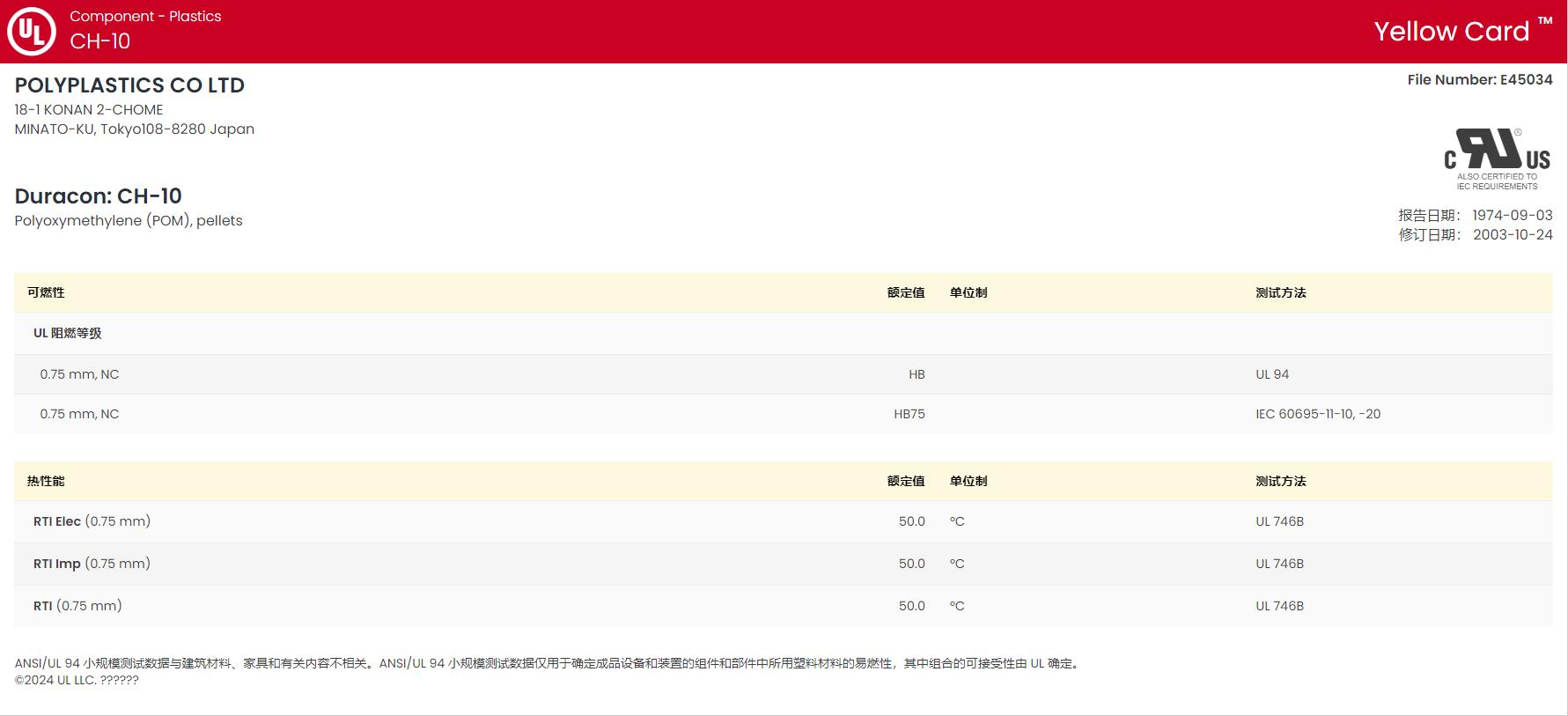

黄卡号码：E45034-235709
填充材料：碳纤维10%增强
材料特性：导电、耐磨损良好
标识代码：POM-CF10
外观加工：粒子注射成型
供货地区：北美洲、非洲和中东、拉丁美洲、欧洲、亚太地区
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.44 | g/cm³ | ISO 1183 |
| 熔流率（熔体流动速率）(190℃/2.16kg) | 4.0 | g/10 min | ISO 1133 |
| 熔融体积流量（MVR）(190℃/2.16kg) | 3.3 | cm³/10min | ISO 1133 |
| 收缩率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 0.90 | % | |
| 流动:2.00 mm | 1.1 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.80 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 8800 | MPa | ISO 527-1 |
| 拉伸应力 | 116 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 2.0 | % | ISO 527-2 |
| 弯曲模量 | 7500 | MPa | ISO 178 |
| 弯曲应力 | 170 | MPa | ISO 178 |
| 摩擦系数 | |||
| 与钢-动态2 | 0.28 | JIS K7218 | |
| Dynamic3 | 0.37 | ASTM D1894 | |
| 磨损因数 | |||
| 0.49 MPa,0.30 m/sec4 | 10 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec5 | 200 | 10^-8 mm³/N·m | JIS K7218 |
| 0.49 MPa,0.30 m/sec6 | 500 | 10^-8 mm³/N·m | JIS K7218 |
| 0.060 MPa,0.15 m/sec7 | 10000 | 10^-8 mm³/N·m | JIS K7218 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 3.0 | kJ/m² | ISO 179/1eA |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度(M 计秤) | 95 | ISO 2039-2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 163 | ℃ | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动:23 到 55℃ | 2.0E-5 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 9.0E-5 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 5.0E+3 | ohms | IEC 60093 |
| 体积电阻率 | 2.0E+4 | ohms·cm | IEC 60093 |
| 介电强度(3.00 mm) | -- | kV/mm | IEC 60243-1 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | UL 94 | |
| 补充信息 | 额定值 | 单位制 | 测试方法 |
| Color Number | CD3501 | ||
| 备注 160x60x2mmt, Cavity Pressure 60 MPa 20.49 MPa, 30 cm/s 3Thrust, vs M90-44, pressure 0.06MPa, 15cm/s 4vs C-Steel, Steel Side 5vs M90-44, Material Side 6vs C-Steel, Material Side 7vs M90-44, M90-44 Side |
|||
