DURACON® M90LV
聚甲醛（POM）共聚物
生产商：Polyplastics
Low VOC Standard

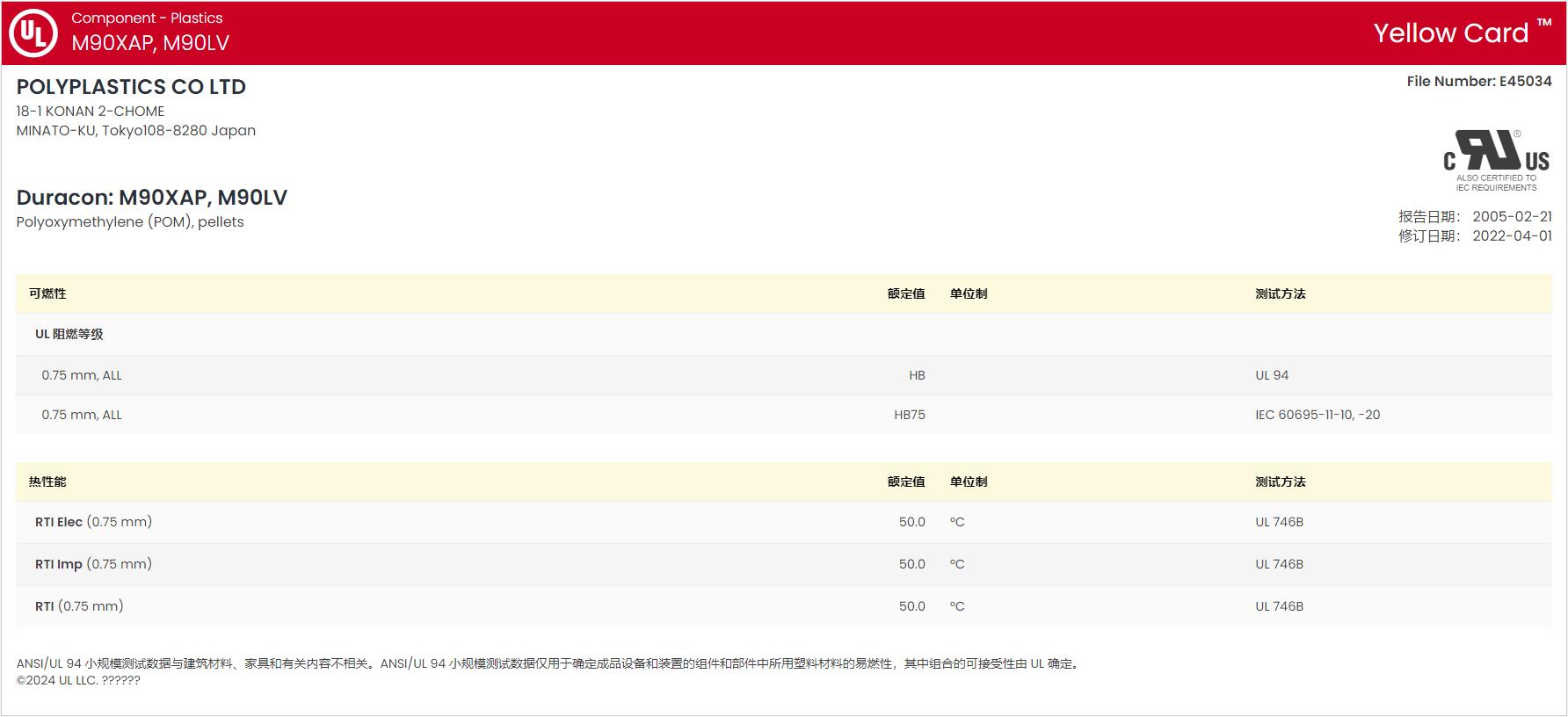

黄卡号码：E45034-474701
材料特性：共聚物、低 VOC
标识代码：POM
外观加工：注射成型粒子
供货地区：北美洲、非洲和中东、拉丁美洲、欧洲、亚太地区
宝理代理：苏州希普能工程塑料
DURACON® M90LV物性表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔流率（熔体流动速率）(190℃/2.16kg) | 9.0 | g/10 min | ISO 1133 |
| 熔融体积流量（MVR）(190℃/2.16kg) | 8.0 | cm³/10min | ISO 1133 |
| 收缩率1 | ISO 294-4 | ||
| 垂直:2.00 mm | 2.3 | % | |
| 流动:2.00 mm | 2.4 | % | |
| 吸水率(24 hr,23℃,1.00 mm) | 0.60 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2640 | MPa | ISO 527-1 |
| 拉伸应力 | 60.0 | MPa | ISO 527-2 |
| 标称拉伸断裂应变 | 35 | % | ISO 527-2 |
| 弯曲模量 | 2350 | MPa | ISO 178 |
| 弯曲应力 | 83.0 | MPa | ISO 178 |
| 摩擦系数 | JIS K7218 | ||
| 与钢-动态2 | 0.47 | ||
| Dynamic3 | 0.37 | ||
| 磨损因数 | JIS K7218 | ||
| 0.49 MPa,0.30 m/sec4 | < 1.0 | 10^-8 mm³/N·m | |
| 0.49 MPa,0.30 m/sec5 | 150 | 10^-8 mm³/N·m | |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 7.0 | kJ/m² | ISO 179/1eA |
| 硬度 | 额定值 | 单位制 | 测试方法 |
| 洛氏硬度(M计秤) | 80 | ISO 2039-2 | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 93.0 | ℃ | ISO 75-2/A |
| 线形热膨胀系数 | 内部方法 | ||
| 流动:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 垂直:23 到 55℃ | 1.2E-4 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 3.0E+16 | ohms | IEC 60093 |
| 体积电阻率 | 3.0E+14 | ohms·cm | IEC 60093 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | HB | UL 94 | |
| 补充信息 | 额定值 | 单位制 | 测试方法 |
| Color Number | CF2001/CD3069 | ||
| 备注 160x60x2mmt, Cavity Pressure 60 MPa 20.49 MPa, 30 cm/s 3vs M90-44, 0.06 MPa, 15 cm/s 4vs C-Steel, Steel Side 5vs C-Steel, Material Side |
|||
