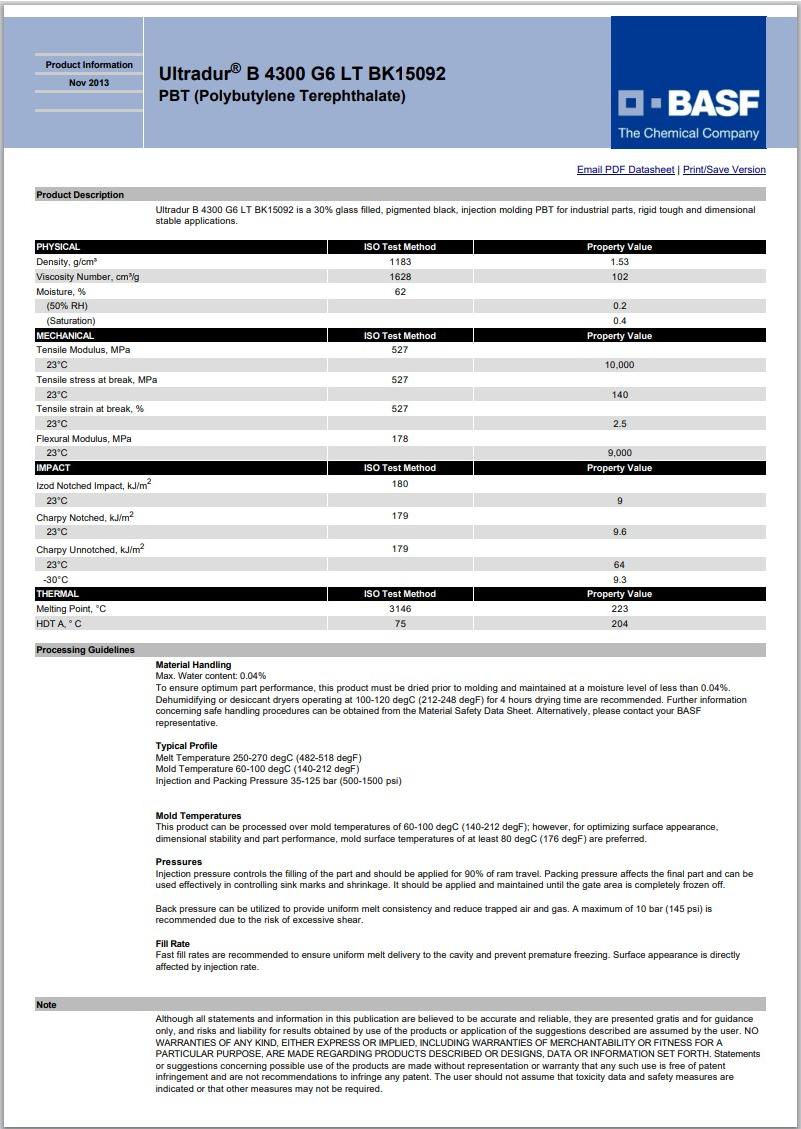

Ultradur® B 4300 G6 LT BK15092
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4300 G6 LT BK15092 is a 30% glass filled, pigmented black, injection molding PBT for industrial parts, rigid tough and dimensional stable applications.
增强材料：玻璃纤维30%增强
材料特性：尺寸稳定性良好，韧性良好，Good Rigidity
材料用途：工业部件
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4300 G6 LT BK15092巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.53 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| Viscosity Number (Reduced Viscosity) | 102.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 10000 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 140 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 9000 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 9.6 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 9.3 | kJ/m² | |
| 23℃ | 64 | kJ/m² | |
| 悬壁梁缺口冲击强度(23℃) | 9.0 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 204 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到270 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| 注塑压力 | 3.45到10.3 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
