Ultradur® B 4300 G6 HR LS BK15045
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4300 G6 HR LS BK15045 is a hydrolysis resistant, laser markable, pigmented black, 30% fiberglass reinforced PBT for rigid and dimensionally stable technical parts.

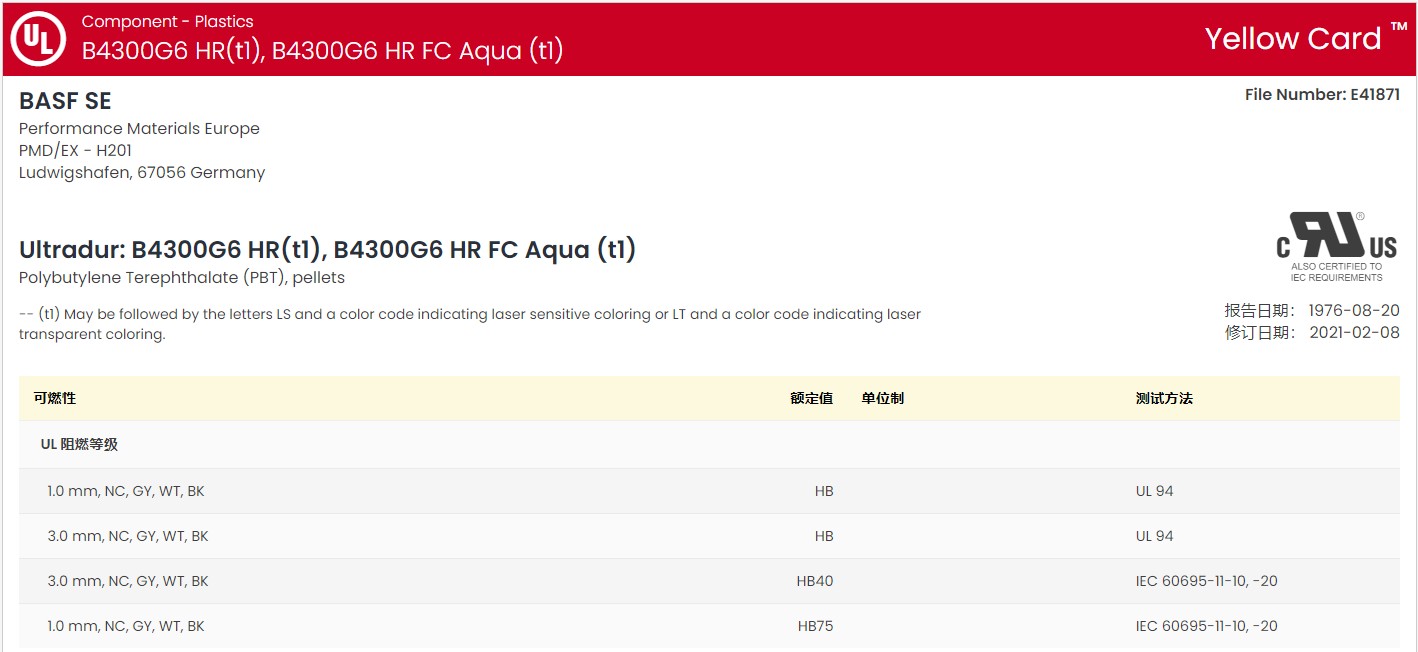

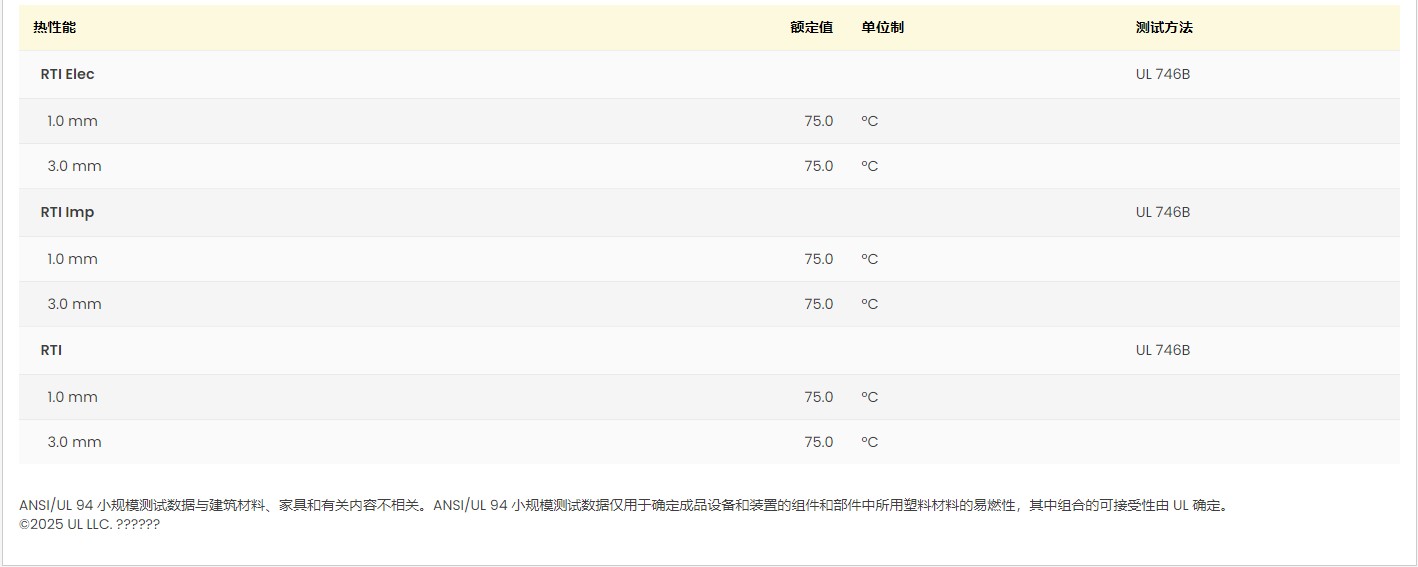

ul证书号：E41871-104497148
增强材料：玻璃纤维30%增强
材料特性：尺寸稳定性良好，耐水解，激光标记，Good Rigidity
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4300 G6 HR LS BK15045巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.52 | g/cm³ | ISO 1183 |
| Viscosity Number (Reduced Viscosity) | 105.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8500 | MPa | ISO 527-1 |
| 拉伸应力(断裂,23℃) | 130 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 3.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 8100 | MPa | ISO 178 |
| 弯曲应力(23℃) | 188 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 11 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 62 | kJ/m² | |
| 23℃ | 69 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 223 | ℃ | ISO 3146 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到275 | ℃ | |
| 模具温度 | 40到70 | ℃ | |
| 注塑压力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||
| 背压 | < 1.00 | MPa | |
