Ultradur® B 4300 G6 HR
聚丁烯对苯二甲酸酯(PBT)PBT-GF30
德国巴斯夫-BASF Corporation
产品说明:
Injection-moulding grade with 30% glass-fibres; for rigid and dimensionally stable technical parts with increased requirements on hydrolysis resistance. For example automotive connectors and housings for electronic units under the hood.
增强材料：玻璃纤维30%增强
材料特性：尺寸稳定性良好，耐水解，Good Rigidity
材料用途：连接器，汽车的发动机罩下的零件，汽车领域的应用，外壳
加工方法：黑色和自然色粒子注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料

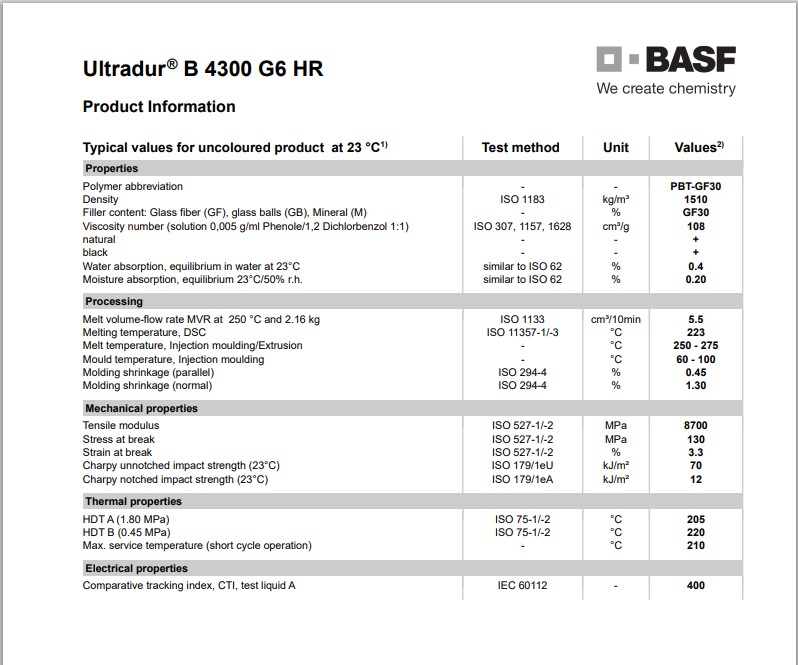

Ultradur® B 4300 G6 HR巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.51 | g/cm³ | ISO 1183 |
| 表观密度 | 0.70 到 0.80 | g/cm³ | |
| 熔融体积流量（MVR）(250℃/2.16kg) | 5.5 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 1.3 | % | |
| 流动 | 0.45 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.40 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 粘数1 | 108 | cm³/g | ISO 307 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 8700 | MPa | ISO 527-1 |
| 拉伸应力(断裂) | 130 | MPa | ISO 527-2 |
| 拉伸应变(断裂) | 3.3 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 12 | kJ/m² | ISO 179/1eA |
| 简支梁无缺口冲击强度(23℃) | 70 | kJ/m² | ISO 179/1eU |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 220 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 205 | ℃ | ISO 75-2/A |
| 熔融温度 | 223 | ℃ | ISO 11357-3 |
| 最高使用温度-short cycle operation | 210 | ℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 漏电起痕指数(解决方案A) | 400 | V | IEC 60112 |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 到 120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 料斗温度 | 80 | ℃ | |
| 料筒后部温度 | 250 | ℃ | |
| 料筒中部温度 | 255 | ℃ | |
| 料筒前部温度 | 260 | ℃ | |
| 射嘴温度 | 260 | ℃ | |
| 加工（熔体）温度 | 250 到 275 | ℃ | |
| 模具温度 | 60 到 100 | ℃ | |
| Screw Speed | < 15 | m/min | |
| 备注 1solution 0,005 g/ml Phenole/1,2 Dichlorbenzol 1:1 |
|||
