Ultraform® N 2320 003 BK120 Q600
聚甲醛（POM）共聚物
德国巴斯夫-BASF Corporation
产品说明:
Ultraform N 2320 003 BK120 Q600 is a pigmented black, rapidly freezing general-purpose injection-molding POM grade. It contains a mold release agent.
Typical applications include spring elements, clips, gas filler caps, gears wheels, small motor parts, curtain hooks and release buttons for safety belts.
ul证书号：E36632-531676
含添加剂：脱模
材料特性：共聚物，通用
材料用途：齿轮，弹簧，护罩，通用
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultraform® N 2320 003 BK120 Q600巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.40 | g/cm³ | ISO 1183 |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.80 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2810 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 62.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 10 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 25 | % | ISO 527-2 |
| 弯曲模量(23℃) | 2340 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 6.1 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -40℃ | 5.8 | kJ/m² | |
| 23℃ | 7.0 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 151 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 96.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 167 | ℃ | ISO 3146 |

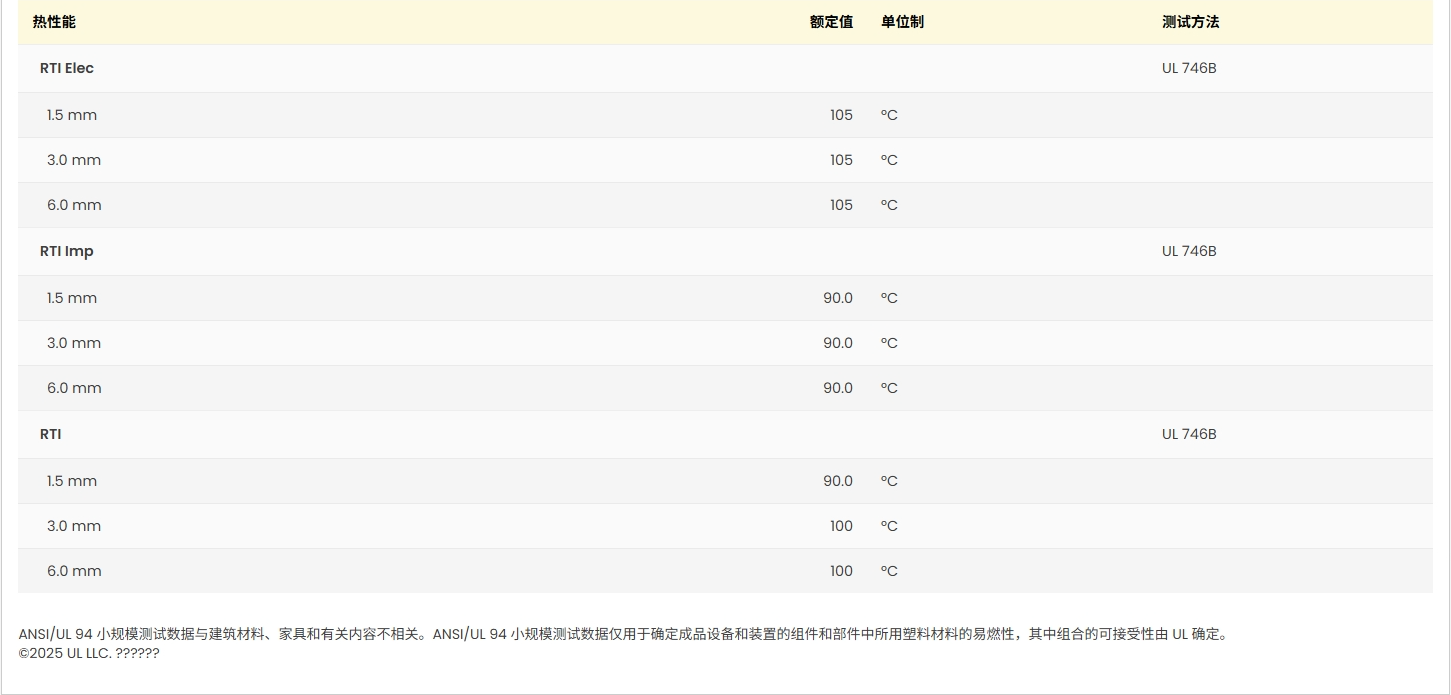

| RTI Elec | UL 746B | ||
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 90.0 | ℃ | |
| 3.0 mm | 90.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 90.0 | ℃ | |
| 3.0 mm | 105 | ℃ | |

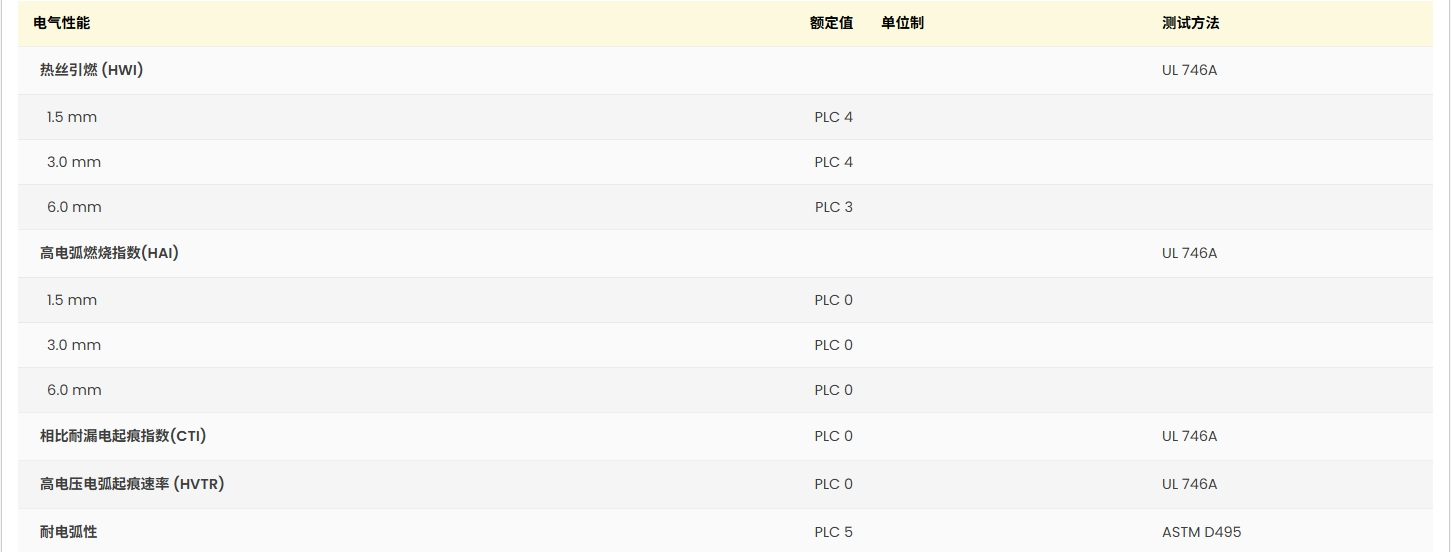

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+15 | ohms·cm | IEC 60093 |
| 介电强度 | 40 | kV/mm | IEC 60243-1 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 3.80 | ||
| 1 MHz | 3.80 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 1.0E-3 | ||
| 1 MHz | 5.0E-3 | ||
| 漏电起痕指数 | 600 | V | IEC 60112 |

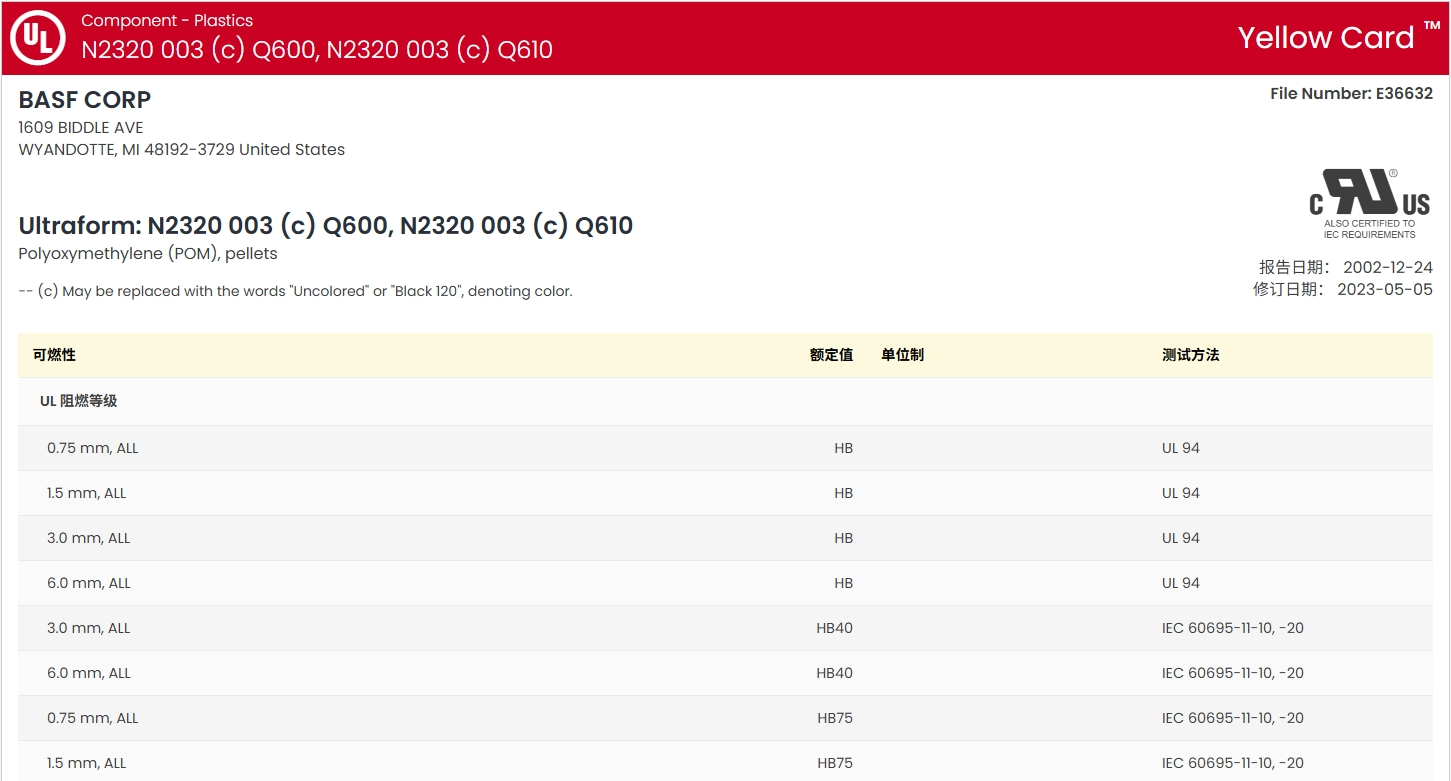

| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到110 | ℃ | |
| 干燥时间 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 190到230 | ℃ | |
| 模具温度 | 60到120 | ℃ | |
| 注塑压力 | 3.50到7.00 | MPa | |
