Ultraform® H 2320 006 AT
聚甲醛（POM）共聚物
德国巴斯夫-BASF Corporation
产品说明:
Ultraform H 2320 006 AT is a POM with high molecular weight grade for injection molding.
Typical applications include thick-walled articles.

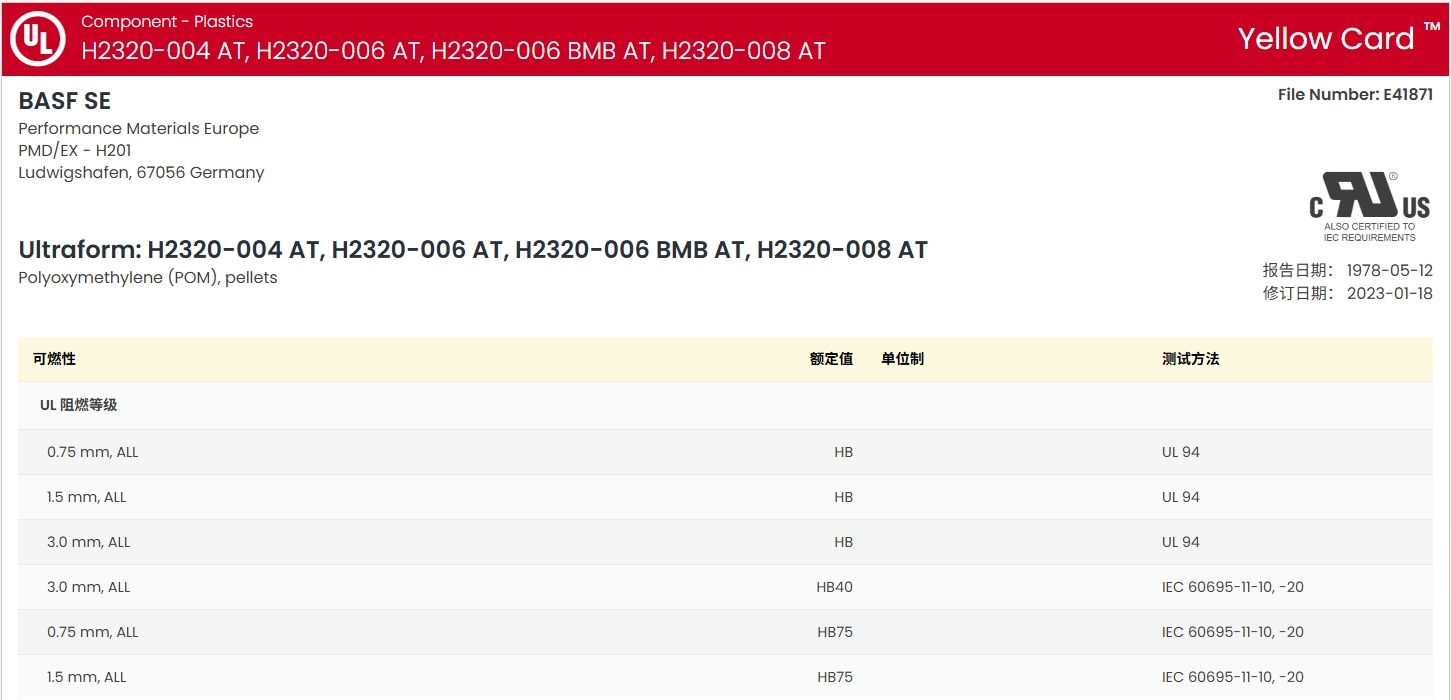

ul证书号：E41871-103706559
材料特性：高分子量
材料用途：厚壁配件（部件）
加工方法：粒子注射成型
供货地区：欧洲，亚太地区
中国代理：苏州希普能工程塑料
Ultraform® H 2320 006 AT巴斯夫POM中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.41 | g/cm³ | ISO 1183 |
| 熔融体积流量（MVR）(190℃/2.16kg) | 2.9 | cm³/10min | ISO 1133 |
| 收缩率 | ISO 294-4 | ||
| 垂直 | 2.1 | % | |
| 流动 | 2.1 | % | |
| 吸水率 | ISO 62 | ||
| 饱和,23℃ | 0.90 | % | |
| 平衡,23℃,50% RH | 0.20 | % | |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 2600 | MPa | ISO 527-1 |
| 拉伸应力(屈服,23℃) | 62.0 | MPa | ISO 527-2 |
| 拉伸应变(屈服,23℃) | 11 | % | ISO 527-2 |
| 标称拉伸断裂应变(23℃) | 30 | % | ISO 527-2 |
| 拉伸蠕变模量(1000hr) | 1300 | MPa | ISO 899-1 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | ISO 179 | ||
| -30℃ | 5.5 | kJ/m² | |
| 23℃ | 6.5 | kJ/m² | |
| 简支梁无缺口冲击强度 | ISO 179 | ||
| -30℃ | 200 | kJ/m² | |
| 23℃ | 260 | kJ/m² | |
| 悬壁梁缺口冲击强度 | ISO 180 | ||
| -30℃ | 7.0 | kJ/m² | |
| 23℃ | 6.5 | kJ/m² | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 95.0 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 165 | ℃ | ISO 3146 |
| 线形热膨胀系数-流动(23到55℃) | 1.2E-4 | cm/cm/℃ | ISO 11359-2 |

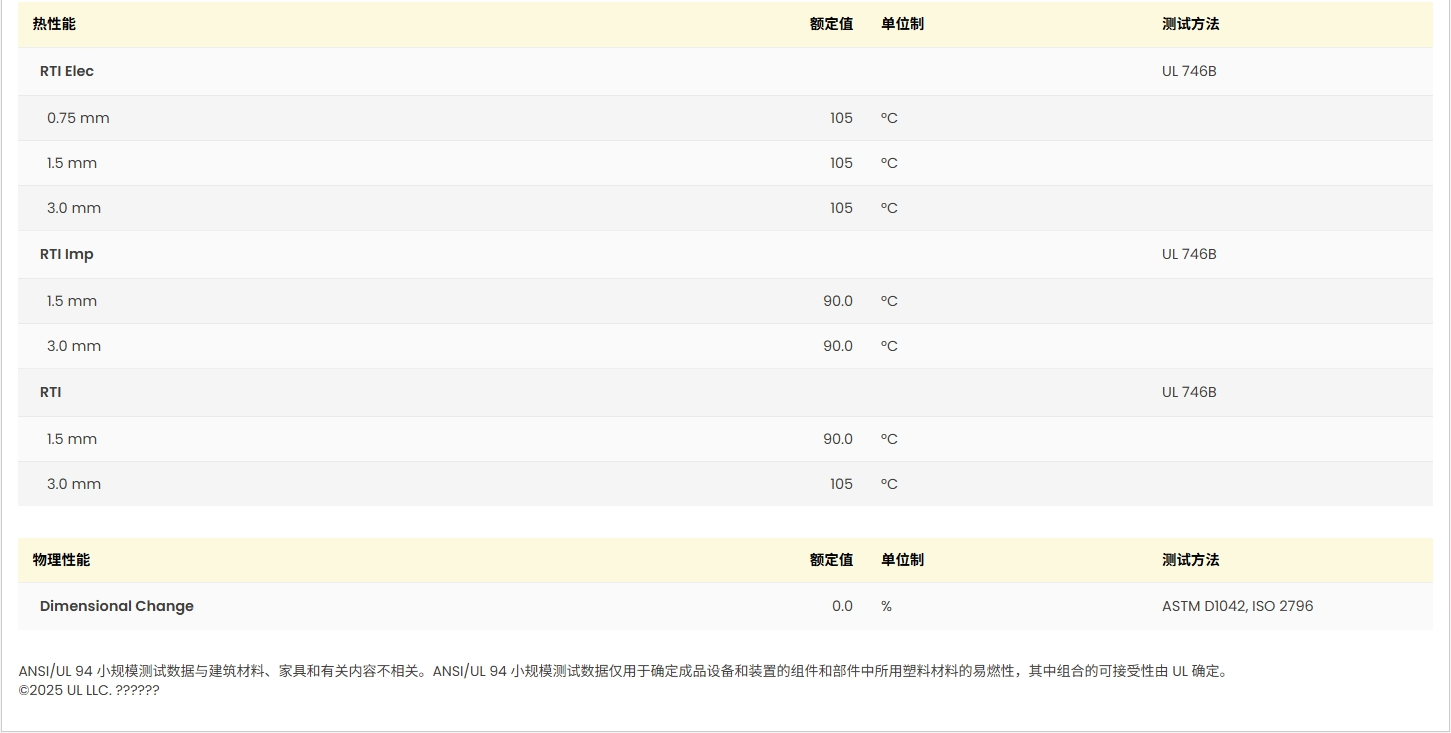

| RTI Elec | UL 746B | ||
| 0.75 mm | 105 | ℃ | |
| 1.5 mm | 105 | ℃ | |
| 3.0 mm | 105 | ℃ | |
| RTI Imp | UL 746B | ||
| 1.5 mm | 90.0 | ℃ | |
| 3.0 mm | 90.0 | ℃ | |
| RTI | UL 746B | ||
| 1.5 mm | 90.0 | ℃ | |
| 3.0 mm | 105 | ℃ | |

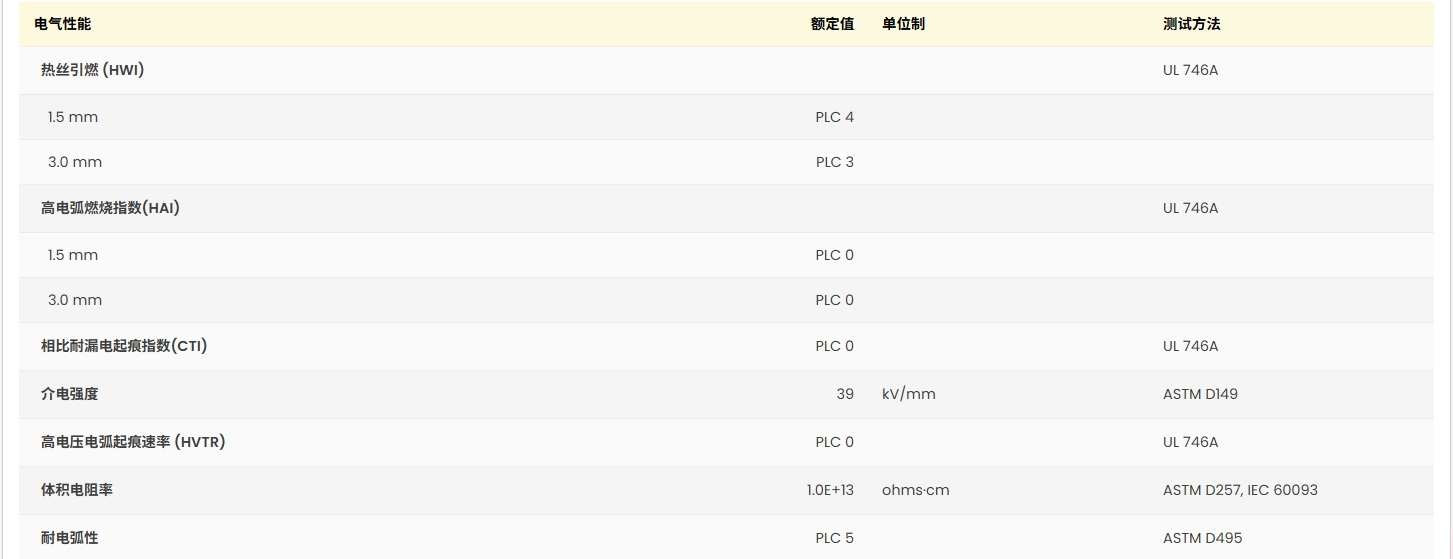

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+13 | ohms | IEC 60093 |
| 体积电阻率 | 1.0E+13 | ohms·cm | IEC 60093 |
| 介电常数(1MHz) | 3.80 | IEC 60250 | |
| 耗散因数(1MHz) | 5.0E-3 | IEC 60250 | |
| 漏电起痕指数 | 600 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| 可燃性等级 | IEC 60695-11-10,-20 | ||
| 0.75 mm | HB | ||
| 1.5 mm | HB | ||
| 3.0 mm | HB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80到110 | ℃ | |
| 干燥时间 | 2.0到4.0 | hr | |
| 建议的最大水分含量 | 0.15 | % | |
| 加工（熔体）温度 | 190到230 | ℃ | |
| 模具温度 | 60到120 | ℃ | |
| 注塑压力 | 3.50到7.00 | MPa | |
