Ultradur® B 4406 G4
聚丁烯对苯二甲酸酯(PBT)
德国巴斯夫-BASF Corporation
产品说明:
Ultradur B 4406 G4 is an injection molding grade with 20 % glass fibers for parts requiring enhanced fire resistance (eg relay housings, plug-and-socket connectors, switches, lighting components).
Applications
Typical applications include relay housings, plug-and-socket connectors, switches, and lighting components.

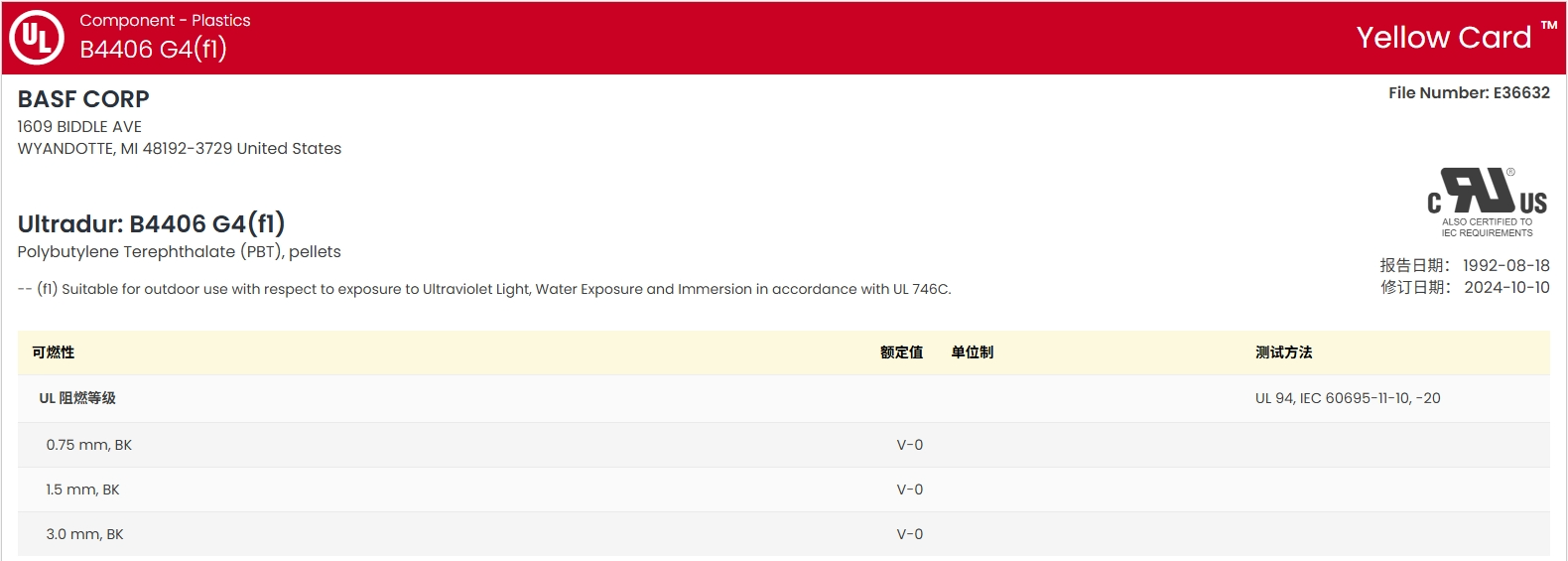

ul证书号：E41871-233788，E41871-233789，E36632-100378527
增强材料：玻璃纤维20%增强
材料特性：阻燃
材料用途：开关，连接器，外壳，照明应用
加工方法：粒子注射成型
供货地区：亚太地区，欧洲，北美洲
中国代理：苏州希普能工程塑料
Ultradur® B 4406 G4巴斯夫中文加工参数表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.55 | g/cm³ | ASTM D792,ISO 1183 |
| 熔融体积流量（MVR）(250℃/2.16kg) | 11 | cm³/10min | ISO 1133 |
| 收缩率-流动(3.18 mm) | 0.30 | % | |
| 吸水率 | |||
| 饱和 | 0.40 | % | ASTM D570 |
| 饱和,23℃ | 0.40 | % | ISO 62 |
| 平衡,50% RH | 0.20 | % | ASTM D570 |
| 平衡,23℃,50% RH | 0.20 | % | ISO 62 |
| Viscosity Number (Reduced Viscosity) | 112.0 | ml/g | ISO 1628 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量(23℃) | 8200 | MPa | ISO 527-1 |
| 抗张强度 | |||
| 断裂,23℃ | 117 | MPa | ASTM D638 |
| 断裂,23℃ | 125 | MPa | ISO 527-2 |
| 伸长率 | |||
| 断裂,23℃ | 2.2 | % | ASTM D638 |
| 断裂,23℃ | 2.6 | % | ISO 527-2 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 9.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度(23℃) | 48 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 53 | J/m | ASTM D256 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 215 | ℃ | ASTM D648 |
| 0.45 MPa,未退火 | 223 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 177 | ℃ | ASTM D648 |
| 1.8 MPa,未退火 | 200 | ℃ | ISO 75-2/A |
| 熔融峰值温度 | 223 | ℃ | ASTM D3418,ISO 3146 |
| 线形热膨胀系数-流动 | |||
| -- | 3.0E-5 | cm/cm/℃ | ASTM E831 |
| -- | 5.0E-5 | cm/cm/℃ | |

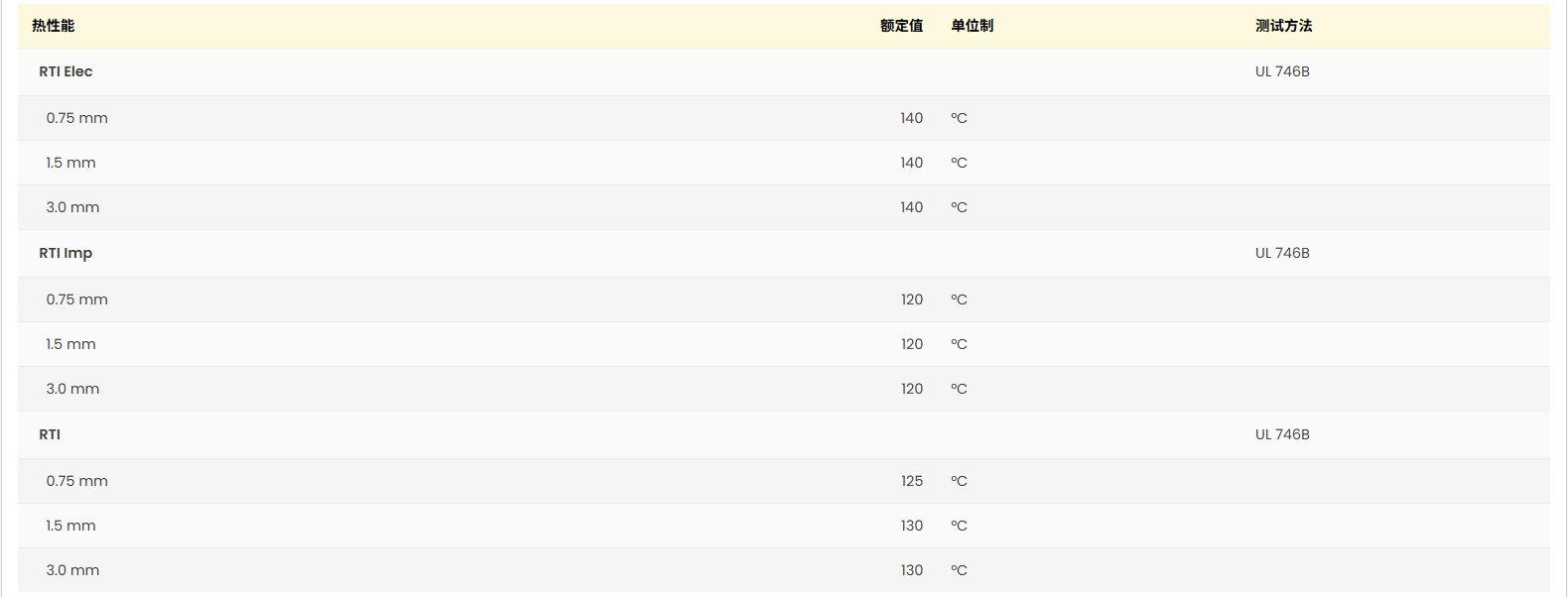

| RTI Elec | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 120 | ℃ | |
| 1.5 mm | 120 | ℃ | |
| 3.0 mm | 120 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 125 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |

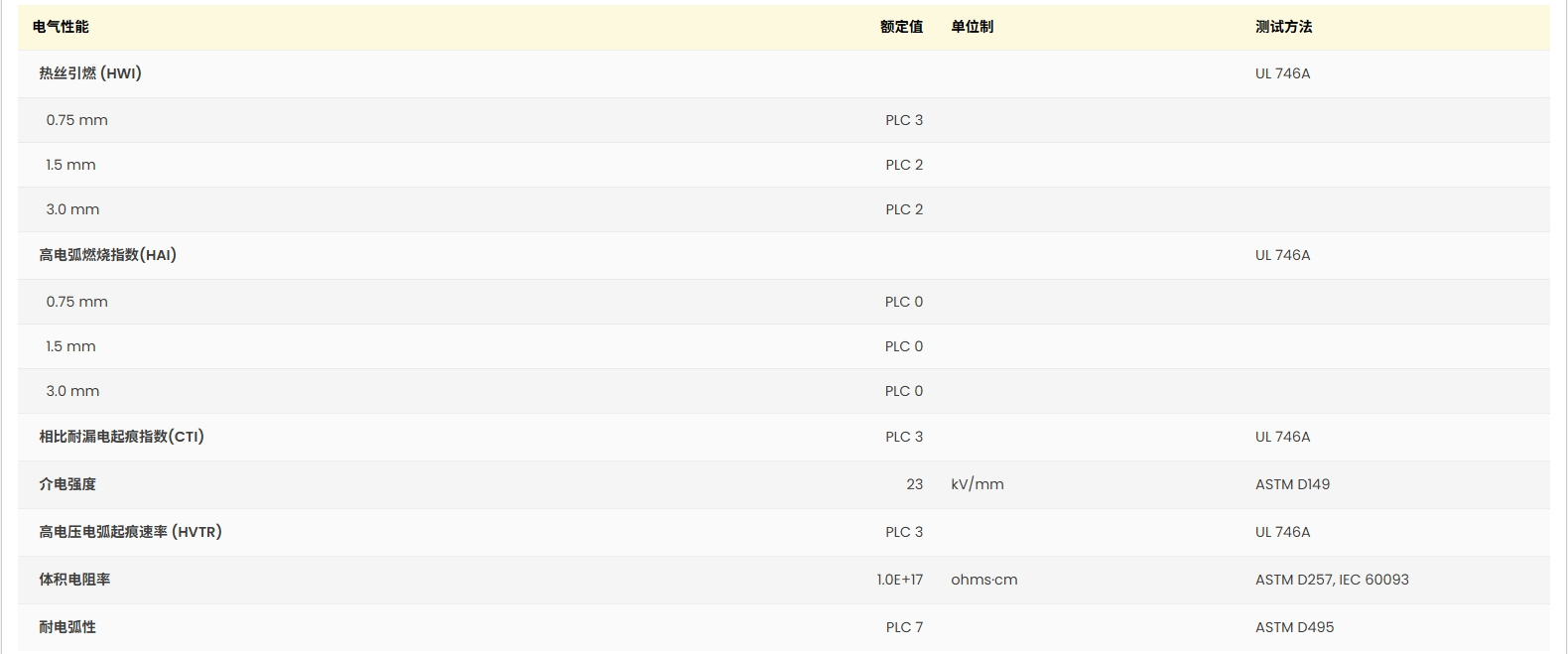

| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 体积电阻率 | |||
| 1.50 mm | > 1.0E+15 | ohms·cm | ASTM D257 |
| -- | > 1.0E+15 | ohms·cm | IEC 60093 |
| 介电常数 | IEC 60250 | ||
| 100 Hz | 3.90 | ||
| 1 MHz | 3.60 | ||
| 耗散因数 | IEC 60250 | ||
| 100 Hz | 7.0E-3 | ||
| 1 MHz | 0.017 | ||
| 漏电起痕指数 | 200 | V | IEC 60112 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.40 mm | V-0 | ||
| 0.75 mm | V-0 | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 100到120 | ℃ | |
| 干燥时间 | 4.0 | hr | |
| 建议的最大水分含量 | 0.040 | % | |
| 加工（熔体）温度 | 250到270 | ℃ | |
| 模具温度 | 60到100 | ℃ | |
| 注塑压力 | 3.50到12.5 | MPa | |
| 注射速度 | 快速 | ||

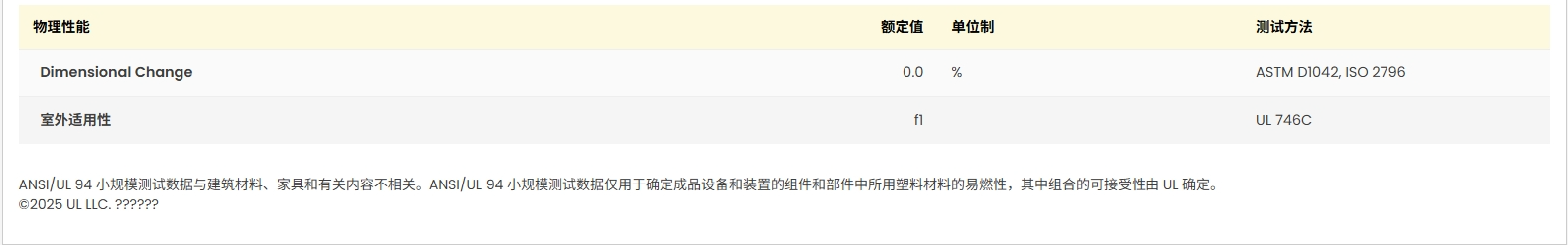

| 背压 | < 1.00 | MPa | |
