Ultramid® 66 H2 G/25-V0KB1 BK3324
聚酰胺 66 （尼龙66）
德国巴斯夫-BASF Corporation
Ultramid 66 H2 G/25-V0KB1 BK3324 is a 25% glass reinforced, heat stabilized injection molding grade. It's a V-0 self-extinguishing, based on red phosphorous. It offers good flowability, surface finish and good mechanical properties. It has excellent electrical properties.
黄卡号码：E36632-556445
增强材料：玻璃纤维25%增强
含添加剂：热稳定剂、阻燃性 [Red phosphorous]
材料特性：良好的电气性能、良好的流动性、热稳定、优良外观、自熄、阻燃
加工方法：黑色粒子注射成型
供货地区：北美洲
中国代理：苏州希普能工程塑料
Ultramid® 66 H2 G/25-V0KB1 BK3324 物性表
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.35 | g/cm³ | ISO 1183 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸应力(断裂,23℃) | 135 | MPa | ISO 527-2 |
| 拉伸应变(断裂,23℃) | 2.5 | % | ISO 527-2 |
| 弯曲模量(23℃) | 7500 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度(23℃) | 7.0 | kJ/m² | ISO 179 |
| 悬壁梁缺口冲击强度(23℃) | 7.3 | kJ/m² | ISO 180 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度(1.8 MPa,未退火) | 237 | ℃ | ISO 75-2/A |
| 溶融温度（DSC） | 260 | ℃ | ISO 3146 |
| RTI Elec | UL 746B | ||
| 0.75 mm | 130 | ℃ | |
| 1.5 mm | 130 | ℃ | |
| 3.0 mm | 130 | ℃ | |
| RTI Imp | UL 746B | ||
| 0.75 mm | 115 | ℃ | |
| 1.5 mm | 115 | ℃ | |
| 3.0 mm | 115 | ℃ | |
| RTI | UL 746B | ||
| 0.75 mm | 140 | ℃ | |
| 1.5 mm | 140 | ℃ | |
| 3.0 mm | 140 | ℃ | |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 0.75 mm | HB | ||
| 1.5 mm | V-0 | ||
| 3.0 mm | V-0 | ||

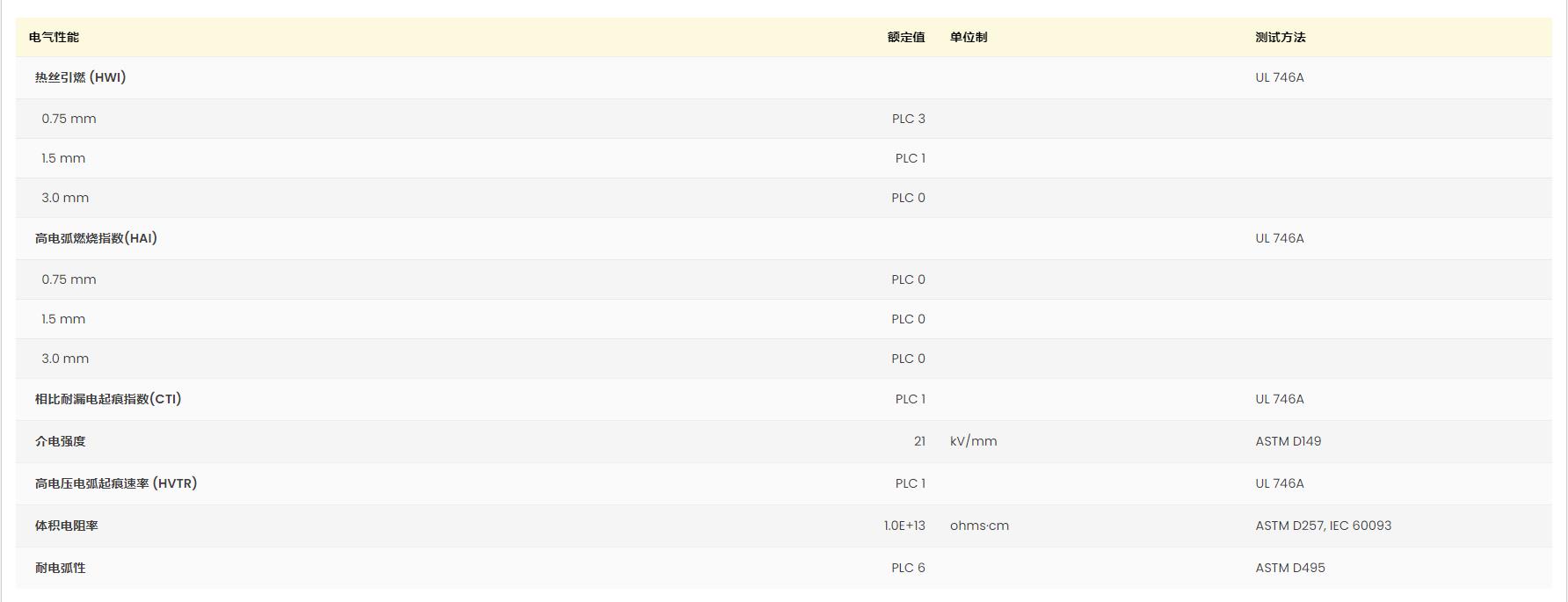

| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 80 | ℃ | |
| 干燥时间 | 2.0 到 4.0 | hr | |
| 建议的最大水分含量 | 0.05 | % | |
| 加工（熔体）温度 | 285 到 300 | ℃ | |
| 模具温度 | 80 到 90 | ℃ | |
| 注塑压力 | 3.50 到 12.5 | MPa | |
| 注射速度 | 快速 | ||
