Multilon® TN-3411V
聚碳酸酯+丙烯腈丁二烯苯乙烯
TEIJIN LIMITED
产品说明:
PC/ABS polymer alloy
黄卡编号：E98529-253618、E244324-101599310
粒料特性：阻燃
粒料用途：电气元件
加工方法：注射成型
供货地区：北美洲、非洲和中东、拉丁美洲、欧洲、亚太地区
粒料性能
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度/比重 | 1.18 | g/cm³ | JIS K7112,ISO 1183 |
| 收缩率 | |||
| 流动 | 0.50 到 0.70 | % | ASTM D955 |
| 横向流动 | 0.50 到 0.70 | % | ASTM D955 |
| 垂直:4.00 mm | 0.50 到 0.70 | % | 内部方法 |
| 流动:4.00 mm | 0.50 到 0.70 | % | 内部方法 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 2650 | MPa | ISO 527-2/1 |
| 抗张强度 | ASTM D638,ISO 527-2/50 | ||
| 屈服 | 65.0 | MPa | |
| 断裂 | 50.0 | MPa | |
| 拉伸应变 | |||
| 屈服 | 3.0 | % | ISO 527-2/50 |
| 断裂 | 80 | % | ASTM D638 |
| 断裂 | 110 | % | ISO 527-2/50 |
| 弯曲模量 | |||
| -- | 2530 | MPa | ASTM D790 |
| --1 | 2800 | MPa | ISO 178 |
| 弯曲强度 | |||
| -- | 96.0 | MPa | ASTM D790 |
| --1 | 95.0 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 40 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | 无断裂 | ISO 179 | |
| 悬壁梁缺口冲击强度 | ASTM D256 | ||
| 3.20 mm | 270 | J/m | |
| 6.40 mm | 140 | J/m | |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 热变形温度 | |||
| 0.45 MPa,未退火 | 107 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 105 | ℃ | JIS K7207 |
| 1.8 MPa,未退火 | 93.0 | ℃ | ISO 75-2/A |
| 维卡软化温度 | 109 | ℃ | ISO 306/B50 |
| 线形热膨胀系数 | ASTM D696,ISO 11359-2 | ||
| 流动 | 8.0E-5 | cm/cm/℃ | |
| 垂直 | 8.0E-5 | cm/cm/℃ | |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0E+16 | ohms | IEC 60093 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级 | UL 94 | ||
| 1.5 mm | V-0 | ||
| 2.5 mm | 5VB | ||
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 110 | ℃ | |
| 干燥时间 | 4.0 到 8.0 | hr | |
| 加工（熔体）温度 | 230 到 260 | ℃ | |
| 模具温度 | 50 到 70 | ℃ | |
| 备注 12.0 mm/min |
|||
“Multilon®”是帝人开发的PC/ABS 系列聚合物合金。“Multilon®”兼有聚碳酸酯（PC）树脂和ABS 树脂两者的特长，广泛应用于电器、电子、办公设备、照明器具、精密机械、汽车部件、家庭用品等领域。
注塑成型加工
1.预干燥
为了生产出质优的Multilon成型制品，必须按下述成型条件表中所列的条件对它进行预干燥，以防止因树脂水解而引起性能降低、起泡、银纹等问题。
另外，干燥时间超过8小时有可能引起粒料变色，因此请将干燥机及料斗干燥器的温度设置得比下述条件表所示的干燥温度低10℃左右。
2.注塑成型
请选择容量为成型品重量的1.5~3倍左右的注塑机，按下述成型条件表中所列的条件进行成型加工较合理。
注塑速度过快的话，会造成注嘴及浇口等狭窄部位因树脂高速流动的剪切发热引起糊斑、熔合部的烧焦等问题，在设定条件时，请行从低速开始。

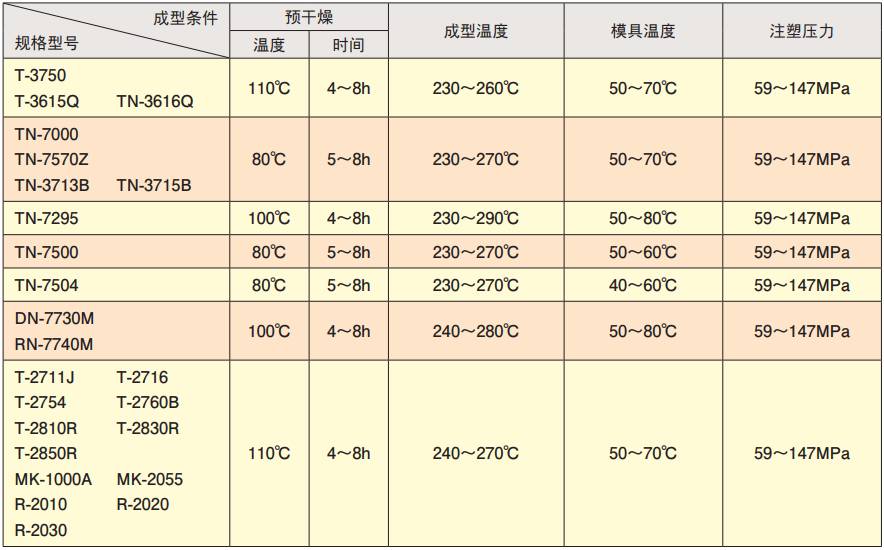

Multilon的成型条件表
