Panlite® B-4120R
聚碳酸酯
TEIJIN LIMITED
产品说明:
Carbon fiber reinforced grades-20% Carbon fiber
黄卡资料：E50075-241730、E244324-101516632
增强材料：碳纤维20%增强
材料特性：高刚性、抗蠕变特性
材料用途：工业应用
材料外观：黑色粒子
加工方法：注射成型
供货地区：北美洲、非洲和中东、拉丁美洲、欧洲、亚太地区
| 物理性能 | 额定值 | 单位制 | 测试方法 |
| 密度 | 1.28 | g/cm³ | ISO 1183 |
| 收缩率 | 内部方法 | ||
| 垂直 : 4.00 mm | 0.30 到 0.50 | % | |
| 流动 : 4.00 mm | 0.020 到 0.20 | % | |
| 吸水率(24 hr,23℃) | 0.14 | % | ISO 62 |
| 机械性能 | 额定值 | 单位制 | 测试方法 |
| 拉伸模量 | 13600 | MPa | ISO 527-1/1 |
| 拉伸应力(断裂) | 125 | MPa | ISO 527-2/5 |
| 拉伸应变(断裂) | 1.5 | % | ISO 527-2/5 |
| 弯曲模量1 | 12000 | MPa | ISO 178 |
| 弯曲应力1 | 185 | MPa | ISO 178 |
| 冲击性能 | 额定值 | 单位制 | 测试方法 |
| 简支梁缺口冲击强度 | 8.0 | kJ/m² | ISO 179 |
| 简支梁无缺口冲击强度 | 28 | kJ/m² | ISO 179 |
| 热性能 | 额定值 | 单位制 | 测试方法 |
| 载荷下热变形温度 | |||
| 0.45 MPa,未退火 | 149 | ℃ | ISO 75-2/B |
| 1.8 MPa,未退火 | 147 | ℃ | ISO 75-2/A |
| 维卡软化温度 | 152 | ℃ | ISO 306/B50 |
| 线形热膨胀系数 | ISO 11359-2 | ||
| 流动 | 2.0E-5 | cm/cm/℃ | |
| 垂直 | 6.0E-5 | cm/cm/℃ | |
| RTI Elec(1.5 mm) | 80.0 | ℃ | UL 746B |
| RTI Imp(1.5 mm) | 80.0 | ℃ | UL 746B |
| RTI(1.5 mm) | 80.0 | ℃ | UL 746B |
| 电气性能 | 额定值 | 单位制 | 测试方法 |
| 表面电阻率 | 1.0 到 1.0E+2 | ohms | IEC 60093 |
| 体积电阻率 | 10 到 1.0E+3 | ohms·cm | IEC 60093 |
| 可燃性 | 额定值 | 单位制 | 测试方法 |
| UL 阻燃等级(0.8 mm) | V-2 | UL 94 | |
| 注射 | 额定值 | 单位制 | |
| 干燥温度 | 120 | ℃ | |
| 干燥时间 | 5.0 到 8.0 | hr | |
| 加工（熔体）温度 | 270 到 320 | ℃ | |
| 模具温度 | 80 到 120 | ℃ | |
| 备注： 1 2.0 mm/min |
|||
聚碳酸酯（PC）树脂"Panlite®"
“Panlite®”是帝人最先在日本实现工业化生产的聚碳酸酯树脂。长期以来，帝人一直致力于其性能的提高和用途开发等方面的研究，并取得了众多的成果，从而使“Panlite®”成为了公认的具有代表性的工程塑料。
“Panlite®”在耐冲击性、耐热性、尺寸稳定性、电学特性、透明性以及卫生性能等诸多方面具有其突出的优点。现被广泛应用于电子电器、办公用品、精密机械、汽车、医疗、安保及家庭用品等众多领域。帝人针对未来的需求，进行着持续不断的开发和研究。

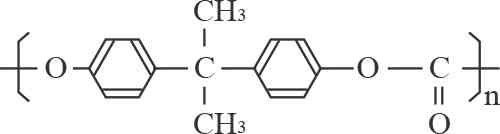

“Panlite®”是具有以下分子结构的热塑性树脂，可采用注塑、挤塑、吹塑等成型方式进行加工。
特点
“Panlite®”是具有以下分子结构的热塑性树脂，可采用注塑、挤塑、吹塑等成型方式进行加工。
耐冲击性
在塑料中具有最高的耐冲击强度值，且该特性高于铸锌和铸铝。
使用温度范围
在低温到高温很宽的范围内仍可保持稳定的特性。
电学特性
在很宽的温度范围内使用时变化很小，可作为优良的绝缘材料。
透明性
具有塑料中少有的优异透明性，适合光学及板材用途。
尺寸稳定性
具有优良的耐蠕变性能，尺寸几乎不受吸湿、温度、时间变化的影响。
阻燃性
具有优良的阻燃性，通过了UL规格Subject94的V-0、V-1、V-2、HB、5VA、5VB等级测试。
